EA permite aplicar uno o más estereotipos a cualquier estructura UML, incluyendo:
• |
Los elementos (como las clases y Objetos) |
• |
Las relaciones (como las Dependencias y Asociaciones) |
• |
Extremos de la asociación |
• |
Atributos, y operaciones |
• |
Parámetros de la operación |
Para aplicar un estereotipo a cualquier estructura del UML usando la ventana de Propiedades, seleccionar cualquiera de los siguientes pasos:
1. |
Seleccionar el estereotipo deseado desde la lista desplegable del campo Estereotipo. |
2. |
Haga clic en el botón [...] para usar la ventana Selector del estereotipo. |
3. |
Ingresar el estereotipo(s) deseado para aplicar escribiendolo en el campo como una lista separada por comas. |

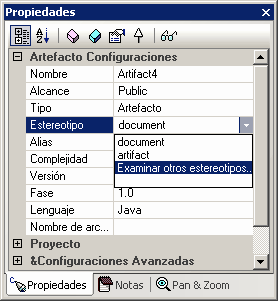

Para aplicar un estereotipo a un elemento usando la ventana Propiedades, seleccione cualquier de los siguientes pasos:
1. Seleccione el estereotipo requerido desde la lista despegable del campo Estereotipo.
2. Seleccione la opción Examinar otros estereotipos... en la lista despegable para usar la ventana Selector del estereotipo.
3. Ingrese el estereotipo(s) requerido para aplicar en el campo como una lista separada por coma.
Vea también
