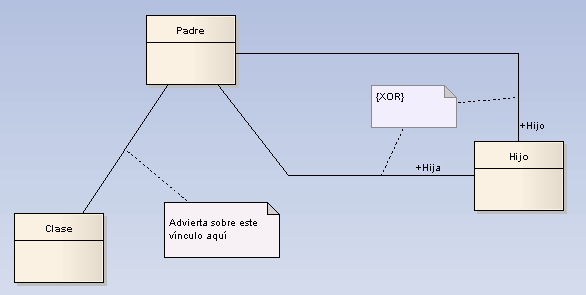

Puede vincular notas y restricciones a relaciones gráficas. Las notas le proveen explicación y más detalle para una o más conexiones en un diagrama, con un elemento nota visible, como en el ejemplo de abajo.
Las restricciones le permiten especificar una restricción lógica o informal para un conjunto de vínculos, por ejemplo la restricción {XOR} en la imagen anterior indica que sólo una de las relaciones en el conjunto especificado puede ser verdadero al mismo tiempo (exclusividad).
Adjuntar una nota o restricción a un vínculo
Para adjuntar una nota o restricción a un vínculo o más, proceda con los siguientes pasos:
1. Haga clic con el botón derecho sobre uno de los vínculos al que se le adjuntara la nota. Se abre el menú contextual.
2. Seleccione el menú contextual Adjuntar nota o restricción. Se abre la ventana Vincular relaciones.

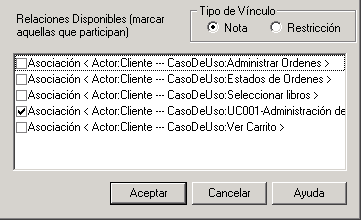

3. Verifique todos los vínculos que participan en el conjunto. En el siguiente ejemplo, dos vínculos han sido verificados para participar en una restricción lógica.
4. Haga clic en el botón Aceptar para completar la creación de la nota o restricción.
5. Luego puede usar la ventana Nota para ingresar el texto apropiado para la nota o restricción.
Tenga en cuenta: La nota de restricción se dibuja de forma diferente a una nota normal y tiene llaves de apertura y cierre { } que se agregan automáticamente al texto de la restricción.
