Tenga en cuenta: Las vistas están actualmente sólo soportadas por DB2, SQL Server, Firebird/Interbase, Informix, Ingres, Oracle 9i and 10g, MySQL, PostgreSQL, Sybase Adaptive Server Enterprise (ASE) y Sybase Adaptive Server Anywhere (ASA).
Crear una clase de vista
Para crear una vista de BaseDeDato, proceda con los siguientes pasos:

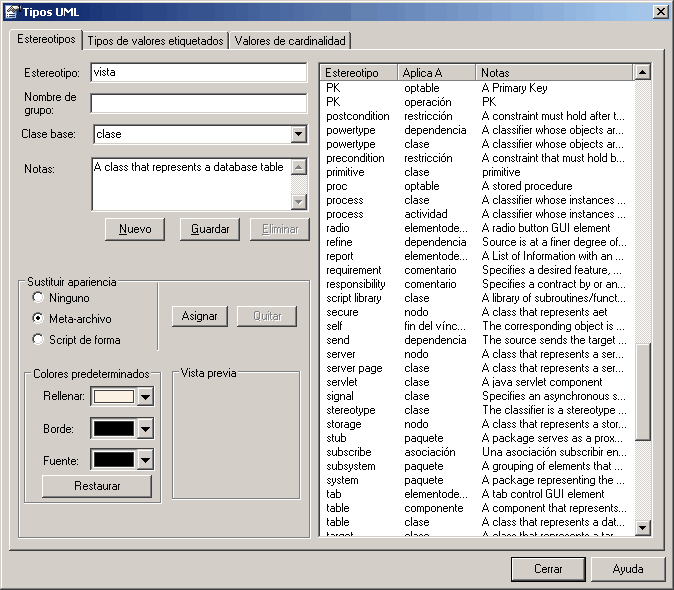

1. Desde el menú Configuraciones | UML. Se abre la ventana Tipos UML, en la pestaña Estereotipos.
2. Agregar un estereotipo View como se muestra anteriormente, seleccionando Clase en el campo Clase base. Seleccione un diagrama apropiado.
3. Abra el grupo Clase en la caja de herramientas del UML.
4. Haga clic en el elemento Clase en la lista de elementos y luego haga clic en el diagrama.
5. En la ventana Propiedades de la clase, desde la lista despegable Estereotipo seleccionar Vista.
6. Ingrese un nombre para la vista.
7. Haga clic en el botón Aceptar para cerrar la ventana. Ahora tiene una vista de basededato.
8. Abra la ventana Propiedades nuevamente y desde la lista despegable BaseDeDato, seleccione el DBMS de destino para modelar. Se mostrarán las basededatos predeterminadas aparecerán si ya ha sido configurada.
Crear una vista
1. Cree un vínculo Dependencia desde la clase vista para la tabla o tablas de la cual dependerá la vista.
2. En la ventana Propiedades de la vista, seleccione la pestaña Detalle de vista y presione el botón Definición de la vista.
3. Ingrese la definición de vista completa en el campo Definición de Vista.

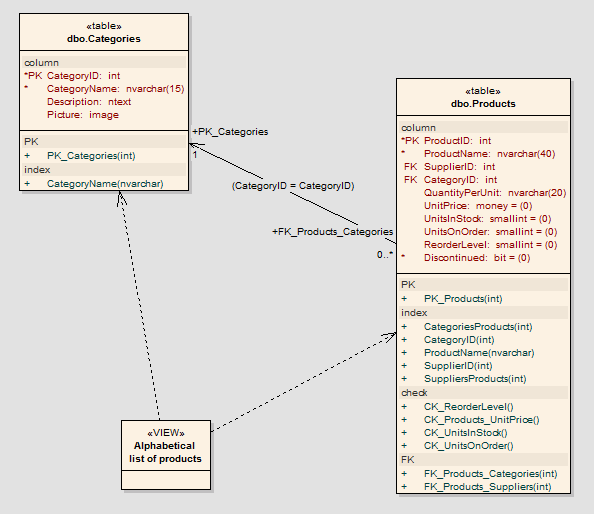

4. Haga clic en el botón Guardar para guardar su definición. Se muestra un ejemplo a continuación:
