El conector del Valor Etiquetado, encontrado en la caja de herramientas Perfil, se puede usar para definir un valor etiquetado que tendrá como su valor un elemento al que señala el estereotipo.

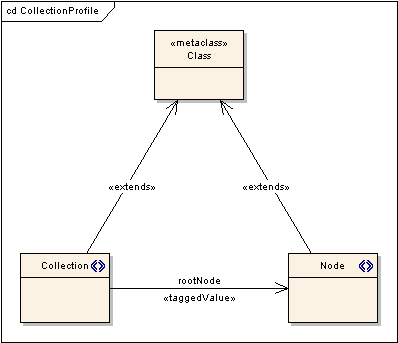

El siguiente ejemplo ilustra como esto se debe usar. Esto muestra un perfil que define dos estereotipos, «Collection» y «Node». «Collection» agregará una etiqueta nombrada "rootNode". Hacer clic en el campo valor para la etiqueta rootNode en la ventana acoplada de Valores Etiquetados permitirá seleccionar desde la lista de todos los elementos en el modelo actual con el estereotipo «Node».
|
