La ventana Valores etiquetados

Superior  Previo  Próximo

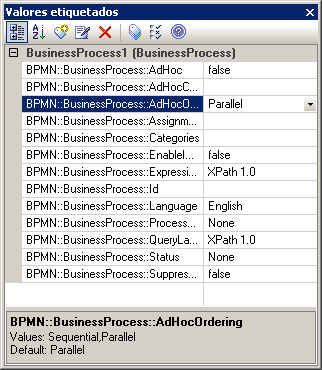

La ventana de Valores etiquetados se usa para ver y modificar los valores etiquetados para el elemento actualmente seleccionado, en el diagrama actual o en la ventana del Explorador del proyecto. Los valores etiquetados se configuran como predeterminado para ocular valores duplicados; si prefiere, puede cambiar la configuración a mostrar valores duplicados y valores completamente calificados (que muestra exactamente de donde proviene el valor) como en la segunda ventana debajo.



taggedvaluesnote2             taggedvaluefullyqual



Tenga en cuenta:

Los valores etiquetados completamente calificados pueden sólo mostrarse si el valor etiquetado fue creado en Enterprise Architect liberación 7.1 o posterior. Usted no puede mostrar el camino de valores etiquetados completamente calificados de liberaciones anteriores.

Un desarrollador tecnológico también puede crear nuevos Valores etiquetados estructurados, tipos de valores etiquetados de datos de referencia predefinida y tipos de valores etiquetados personalizados, como se describe en Equipo de desarrolladores de software de Enterprise Architect (SDK).



La ventana Valores etiquetados es acoplable. Puede usarla para llevar a cabo las siguientes acciones:

Asignar un valor etiquetado a un ítem
Modificar los valores etiquetados
Asignar notas de información a un valor etiquetado





Modelar elementos y características con valores etiquetados



Los siguientes elementos de modelado pueden utilizar la ventana de Valores etiquetados como una manera conveniente para ver y modificar rápidamente los valores etiquetados:

Tipo de elemento

Descripción

Elementos



Los elementos muestran sus propios valores etiquetados junto con todos los valores heredados.

Instancias de objeto



Las Instancias de Objeto muestran las etiquetas que poseen y aquellas que obtuvieron de su clasificador.

Puertos y partes



Los puertos y las partes muestran información similar a los objetos y presentan el "Tipo" Puerto/Parte en lugar de un clasificador. Se incluyen las etiquetas para todos los padres, etc. del tipo Puerto.

Atributos

Incluye solamente los valores etiquetados propios y aquellos que se recibieron de los clasificadores de tipo atributo, con la inclusión de todos los heredados.

Operaciones

Solamente las propiedades propias

Conectores

Solamente las propiedades propias



Cuando se sobre-invalida una propiedad heredada, EA copia la etiqueta del padre hacia el elemento hijo y configura el nuevo valor, dejando sin cambios la etiqueta original.



Para editar valores etiquetados use la barra de herramientas Valores etiquetados, como se describe a continuación.



Botones de la barra de herramientas de Valores etiquetados



Los botones del menú en el menú de Valores etiquetados permiten que el usuario agregue, edite, ordene, elimine y arreglar los valores etiquetados de las características de modelado; la tabla de abajo detalla cada funcionalidad de los botones.



toolbartaggedvalues



De derecha a izquierda, las funciones de los botones son las siguientes:

El botón Compartimientos se usa para mostrar los valores etiquetados en compartimientos.
El botón Ordenar alfabéticamente ordena alfabéticamente los valores etiquetados actuales del elemento.
El botón Nueva etiqueta agrega un nuevo valor etiquetado
El botón Editar las notas permite que el usuario cree notas que expliquen el propósito del valor etiquetado.
El botón Eliminar, elimina el Valor etiquetado actualmente seleccionado.
El botón de Tipo de valores etiquetados predeterminados permite un acceso rápido para etiquetar definiciones creadas en el menú principal de Configuración.
El botón Ayuda muestra ayuda relacionada con el uso de la ventana de Valores etiquetados.
