El grupo de Estado es usado por los Diagramas de máquina de estado para mostrar los estados permitidos en los que puede estar una clase/elemento y las transiciones de un estado a otro. Estos diagramas se ubican generalmente bajo un elemento clase en el Explorador del proyecto para ilustrar cómo cambia un elemento particular a lo largo del tiempo.
El grupo de Estado provee elementos comunes a los diagramas de Máquinas de Estados -básicamente el Estado, los nodos de inicio y fin y la relación Flujo-. Los diagrama de Máquina de Estados se usan para modelar los estados o condiciones en los que pueden estar los elementos en tiempo de ejecución -ej. activo, inactivo, desocupado, acelerando o frenando.

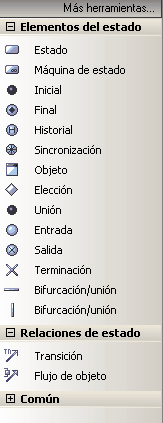

Para agregar un elemento al diagrama actual, haga clic con el botón izquierdo sobre el ícono que se desea, y arrástrelo a su posición en el diagrama. Configure el nombre del elemento y sus otras propiedades a medida que se lo requiera.
Para agregar una relación, haga clic sobre el ícono que se desee, y luego haga clic en el elemento de inicio del diagrama y arrástrelo hasta el elemento de destino.
