Mostrar las interfaces realizadas de una clase

Superior  Previo  Próximo

Puede mostrar cada interfaz realizada directamente por una clase con el estilo de interfaz "lollipop" que sobresale del lado izquierdo de la clase. Los conectores se pueden vincular directamente a este nodo, indicando el uso de la parte de la interfaz de la clase o del componente. Vea el ejemplo de abajo:

showrealizedinterfaces

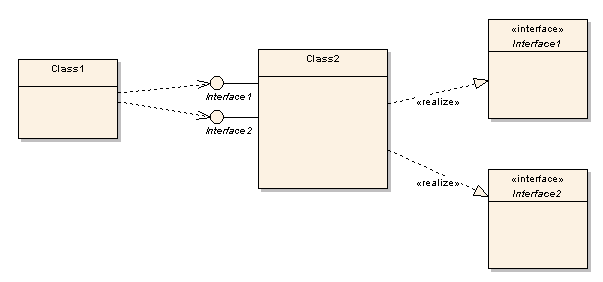

En este ejemplo, la Clase2 realiza la Interfaz1 y la Interfaz2. Esto se representa con el nodo de interfaz sobresaliendo del costado izquierdo de la clase. La Clase1 es dependiente de estas dos interfaces, lo que se muestra mediante las flechas de dependencia vinculadas a los nodos.



Para mostrar los nodos de las interfaces que realiza una clase, como en el diagrama de arriba, haga clic con el botón derecho sobre la clase y seleccione Elementos embebidos | Mostrar interfaces realizadas. Esta configuración sólo se aplicará a la clase seleccionada, y se puede cambiar en cualquier momento.
