Puede configurar manualmente el padre de un elemento o la interfaz que realiza, usando la ventana Configurar padres e interfaces.
Para establecer el padre de un elemento, proceda con los siguientes pasos:
1. Seleccione un elemento generalizable en el diagrama.
2. Seleccione la opción de menú Elemento | Avanzado | Configurar padres e interfaces. Alternativamente:
| • | Presione [Ctrl]+[I] o |
| • | Haga clic con el botón derecho y seleccione la opción del menú contextual Avanzado | Configurar padre. |

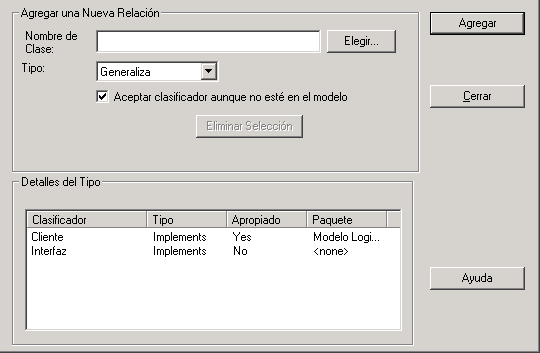

Se abre la ventana Configurar padres e interfaces.
3. Puede elegir ingresar el nombre de un padre o de una interfaz escribiéndola manualmente o haciendo clic en el botón Elegir... para ubicar un elemento dentro del modelo actual.
5. Configure el Tipo de relación (implementa o Generaliza) desde la lista desplegable.
6. Haga clic en el botón Agregar para agregar la relación.
7. Haga clic en el botón Eliminar selección para eliminar la relación actualmente seleccionada.
Tenga en cuenta: |
Si los padres no tienen su elemento correspondiente relacionado en el mismo diagrama, el parentesco se muestra en la esquina superior derecha del elemento hijo, como se muestra debajo: |
