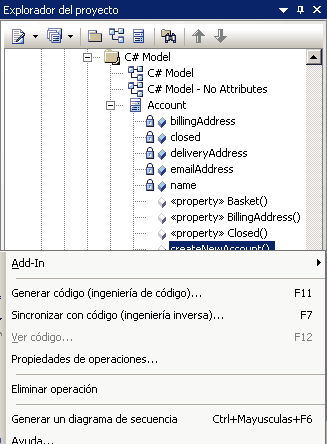

En la edición Profesional de Enterprise Architect, puede generar automáticamente un diagrama de secuencia para un método (operación) de una Clase particular, usando el menú contextual del método en el Explorador del proyecto.

Esta opción de menú se habilita cuando las siguientes condiciones se reúnen:

Esta es la técnica más directa para crear un diagrama de secuencia. El depurador ejecuta la aplicación especificada en el script de compilación para el paquete padre, y cuando el método seleccionado se encuentra durante la ejecución, el depurador registra toda la actividad desde ese punto. Cuando el método existe, el depurador detiene y produce un diagrama desde el historial para ese método. Si el método no se ejecuta no se genera ningún diagrama.

Tenga en cuenta: Este procedimiento actualmente solo aplica a las clases Java y .Net.

Tenga en cuenta: Si el depurador ya se está ejecutando, la opción del menú se deshabilita (inactivo). Debe detener el depurador para re-habilitar la opción del menú.
