Pegar elementos compuestos

Superior  Previo  Próximo

Hay disponibles varias opciones adicionales para el usuario cuando pega elementos compuestos desde un diagrama a otro.

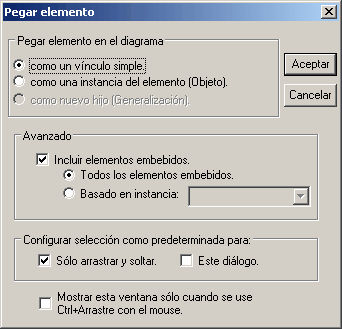

Cuando arrastre un elemento compuesto desde el Explorador del proyecto dentro del diagrama actual con la tecla [Ctrl] presionada, Enterprise Architect le pedirá que seleccione el tipo de acción de pegado a llevar a cabo con el elemento compuesto.



pastecompositeelement



Hay disponibles dos opciones Avanzadas para pegar elementos compuestos; esto requiere que la casilla Incluir elementos embebidos este seleccionada:

1. La opción Todos los elementos embebidos, que pegará todos los elementos embebidos de los elementos compuestos.

2. La opción Basado en instancia, esto pegará solo los elementos contenidos en una instancia específica del elemento compuesto. Seleccione la instancia apropiada desde el menú desplegable.
