Las operaciones pueden tener valores etiquetados asociados a ellas. Los valores etiquetados ofrecen un mecanismo de extensión conveniente para los elementos del UML; de modo que puede definir todas las etiquetas que quiera y luego asignarles valores usando esta forma.
Los valores etiquetados se escribirán en la salida XMI, y pueden ser entrada para otras herramientas de terceras partes para generación de código u otra actividad.
Consejo: Los valores etiquetados se soportan para Atributos, Operaciones, Objetos y Conectores.
Agregar un valor etiquetado
Para agregar un valor etiquetado para una operación, proceda con los siguientes pasos:
1. Seleccione la opción Ver | Valores etiquetados o presione [Ctrl]+[Shift]+[6]. Se abre la ventana Valores etiquetados.
2. Haga clic en la operación en el diagrama o en la ventana Explorador del proyecto. Ahora la ventana Valores etiquetados tiene la operación seleccionada.

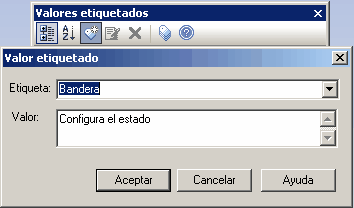

3. Haga clic en el botón Nueva etiqueta o presione [Ctrl]+[N]. Se abre la ventana Valor etiquetado.
4. Ingrese el nombre de la etiqueta en el campo Etiqueta (o seleccione una etiqueta definida personalmente desde la lista despegable), luego agregue el valor etiquetado en el campo Valor.
5. Haga clic en el botón Aceptar para confirmar la operación.
Consejo: Las etiquetas personalizadas se pueden definir creando un tipo de Valor etiquetado personalizado. Para obtener más información referirse a la sección Creando un tipo de Valor etiquetado personalizado
