Se pueden agregar rápidamente nuevos elementos a un paquete sin la necesidad de agregar un elemento del diagrama al mismo tiempo. Esto es particularmente útil si desea definir un grupo de requisitos, cambios, incidencias, clases base u otro tipo de elemento que pueda no requerir representación diagramática en el modelo.



Para agregar un nuevo elemento a un paquete, proceda con los siguientes pasos:

1. En el Explorador del proyecto, haga clic con el botón derecho sobre un paquete apropiado. Se abre el menú contextual.

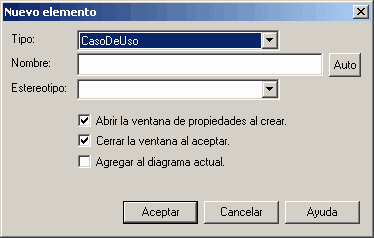

2. Seleccione la opción Agregar | Agregar elemento. Se abre la ventana Nuevo elemento.



insertnewelement



3. En el campo Tipo, haga clic en la flecha desplegable y seleccione el tipo de elemento.

4. En el campo Nombre, escriba el nombre del elemento.

5. Si se requiere, en el campo Estereotipo haga clic en la flecha desplegable y seleccione el estereotipo.

6. Seleccione la opción Abrir la ventana de propiedades al crear si quiere que se abra la ventana Propiedades inmediatamente después de que se cree el elemento.

7. Desmarque la opción Cerrar la ventana al aceptar si quiere agregar múltiples elementos en una sesión.

8. Haga clic en el botón Aceptar para crear el elemento.

Tenga en cuenta:

Si tiene un diagrama abierto en este momento, el elemento es agregado al diagrama también. Si usted no quiere el elemento en ese diagrama, haga clic en el elemento en el diagrama y presione [Eliminar].
