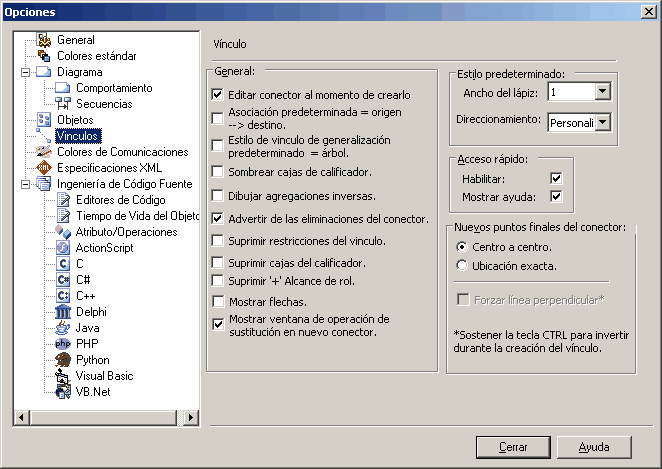

Opción

Se usa para

General

Editar conector al momento de crearlo

Automáticamente mostrar la ventana de Propiedades cuando un nuevo conector es agregado.

Asociación predeterminada = origen --> destino

Configurar la dirección de las nuevas Asociaciones a origen --> destino (por ejemplo: con una flecha apuntando al destino).

Estilo de vínculo de generalización predeterminado = árbol

Mostrar generalizaciones como jerarquías estilo de árbol.

Sombrear cajas de calificador

Iluminar sombras en todas las cajas de calificador.

Dibujar agregaciones inversas

Dibujar los conectores Agregación y Composición desde el elemento destino al elemento origen. Cuando se quita la selección (lo predeterminado), estos conectores son dibujados desde el origen al destino.

Advertir de las eliminaciones del conector

Mostrar una advertencia antes de borrar los conectores.

Suprimir restricciones del vínculo

Suprimir las restricciones de los vínculos en el diagrama.

Suprimir cajas del calificador

Suprimir las cajas cuando se muestran calificadores.

Mostrar flechas

Mostrar una punta de flecha en asociaciones Actor --> Caso de uso.

Mostrar ventana de operación de sustitución en un nuevo conector

Mostrar la ventana de Suprimir operación automáticamente cuando se agregan generalizaciones y relaciones entre Clases e Interfaces, si el elemento destino tiene características suprimibles.

Suprimir '+' alcance de rol

Asegurar que el rol y el alcance no se muestren en el diagrama.

Estilo predeterminado

Ancho del lápiz

Configurar el ancho por defecto del conector.

Direccionamiento

Configurar el estilo del vínculo conector predeterminado para nuevos conectores.

Acceso rápido

Habilitar

Habilitar el acceso rápido.

Mostrar ayuda

Agregar un menú 'ayuda" al final del menú de acceso rápido.

Nuevos puntos finales del conector

Centro a centro

Cambiar la posición de la línea de puntos para nuevos conectores.

Ubicación exacta

Forzar línea perpendicular
