Importar la rama del modelo de Control de Versiones

 Superior  Previo  Próximo



Puede ser necesario:

·

Recuperar una rama del modelo creada por otro usuario en una copia privada de un modelo, para importarla en su propia copia privada del mismo modelo o

·

Recuperar una rama del modelo que es común en muchos modelos, para su inclusión en un nuevo modelo.

Aplicar el control de versiones a un modelo de Enterprise Architect puede resultar en muchos archivos XMI ubicados bajo el control de versiones. De esta manera puede resultar difícil localizar e importar el archivo correspondiente a la raíz de una rama del modelo particular. Los archivos de la rama del modelo de Enterprise Architect solucionan este problema simplificando la recuperación de las jerarquías del modelo para su uso en otros modelos.

La opción del menu contextual Importar una rama del modelo usa los archivos de la rama del modelo de Enterprise Architect, del cual hay pocos, para recuperar información acerca del archivo del paquete raíz e importar la rama del modelo. El archivo de la rama del modelo registra información como el nombre y el tipo de la configuración del control de versión para el paquete seleccionado, y el nombre del archivo relativo del archivo XMI del control de versión asociado con el paquete.

Antes de intentar importar una rama del modelo, debe tener acceso a los archivos XMI del control de versiones que representan la rama del modelo que se importará. Es decir, debe haber una carpeta de la copia del trabajo, accessible desde la máquina en la cual se esta ejecutando Enterprise Architect, que este asociada con el repositorio del control de versiones que contienen esos archivos XMI.



No es necesario tener configurada la Configuración del control de versiones relevante dentro de Enterprise Architect antes de emitir este comando - Enterprise Architect le informa acerca de completar la especificación de la configuración si es necesario.

La opción del menu contextual Importar una rama del modelo sólo se habilita para los paquetes que (el usuario actual) puede editar, mientras la rama del modelo importado se inserta en el modelo bajo el paquete seleccionado.

Para importar una rama del modelo, proceda con los siguientes pasos:

1.

Haga clic con el botón derecho en el paquete en el cual la rama del modelo se importará.

2.

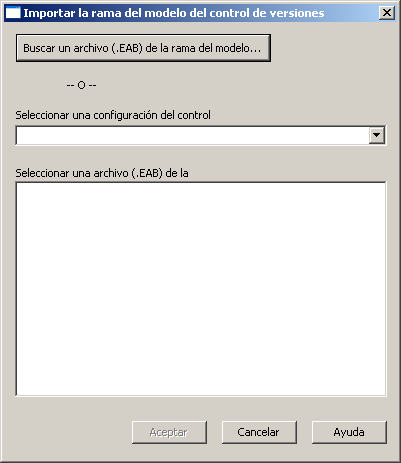

Seleccione la opción del menu contextual Control del paquete | Importar una rama del  modelo. Se abre la ventana Importar una rama del modelo VC.



dlg-importvcmodelbranch_1



3.

Puede:

·

Haga clic en el botón Buscar un archivo (.EAB) de la rama del modelo y busque el Archivo de la rama del modelo. Si la configuración del control de versiones usado por el archivo no ha sido configurado completamente, Enterprise Architect le informa acerca de completar y guardar la configuración. La importación de la rama del modelo luego procede. O

·

Si la configuración del control de versiones usado por el archivo ha sido configurado completamente en el modelo actual, haga clic en la flecha despegable en el campo Seleccionar una configuración del control de versiones y seleccione la configuración, luego seleccione el archivo de la rama del modelo desde la lista del archivo Seleccionar una rama del modelo (.EAB).  Haga clic en el botón Aceptar para importar la rama del modelo.

Enterprise Architect importa el paquete raíz especificado en el Archivo de la rama del modelo y recursivamente importa y ocupa todos los subpaquetes contenidos en el paquete raíz.
