RSA le permite agregar muchos modelos UML bajo una sola raíz. Estos modelos pueden tener referencias cruzadas entre ellos. Sin embargo, RSA no puede guardar la raíz completa como un archivo; guarda cada modelo de UML como un archivo EMX separado. Esto significa que un archivo EMX con referencias cruzadas no está contenido en si mismo ya que referencia elementos en otro archivo EMX.
En liberaciones previas a la liberación 7.0, EA trata cada archivo EMX como un modelo separado y por ende no permite realizar referencias cruzadas entre ellos. En la liberación 7.0, EA permite estas referencias cruzadas. Ahora tiene la opción de importar un solo archivo EMX/UML2 o un grupo de archivos EMX/UML2. Esta opción le permite seleccionar un grupo de archivos relacionados e importar los juntos, y como consecuencia retiene las referencias cruzadas entre los archivos diferentes.
Para importar uno o multiples archivos *.emx /*.uml2 en EA, proceda con los siguientes pasos:
1.
|
En la ventana Explorador del proyecto, seleccionar el paquete al cual desea importar el archivo.
|
•
|
Hacer clic con el botón derecho y seleccione la opción de menú Importar/Exportar | Importar paquete desde archivo XMI, o
|
•
|
Seleccionar la opción de menú Proyecto | Importar/Exportar | Importar paquete desde XMI.
|
Se muestra la ventana Importar paquete desde archivo XMI.
3.
|
Haga clic en el botón Importar EMX / Archivos UML2. Se muestra la ventana Importar paquete desde XMI, formateado para las importaciones de archivo .EMX/.UML2.
|
4.
|
Haga clic en el botón [...] (Explorar) al lado del campo Directorio. Se muestra la ventana Seleccionar importación EMX / Archivo(s) UML2, que le permite seleccionar multiples archivos.
|
5.
|

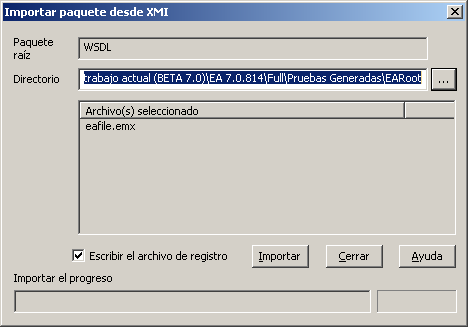

Seleccione el archivo o archivos (use [Ctrl]+clic o [Shift]+clic para seleccionar muchos archivos y haga clic en el botón Abrir. Se muestra la ventana Importar paquete desde XMI; el panel Archivo(s) seleccionados lista los archivos seleccionados.
|
6.
|
Seleccionar la casilla Escribir archivo de registro para escribir un registro de actividad de importación (recomendado); el archivo de registro se guarda en el directorio desde el cual el archivo se importa, con el nombre import.log.
|
7.
|
Haga clic en el botón Importar. EA indica el progreso de la importación en el campo Importar progreso.
|
|
