Reporte de Implementación

Superior  Previo  Próximo

Para ver un reporte de implementación, siga estos pasos:

1. En el Explorador de Proyectos, haga clic con el botón derecho sobre el paquete del que desea el reporte (el reporte incluye también todos los subpaquetes) para abrir el menú contextual.

2. Desde el submenú Documentación, seleccione Reporte de Implementación... .

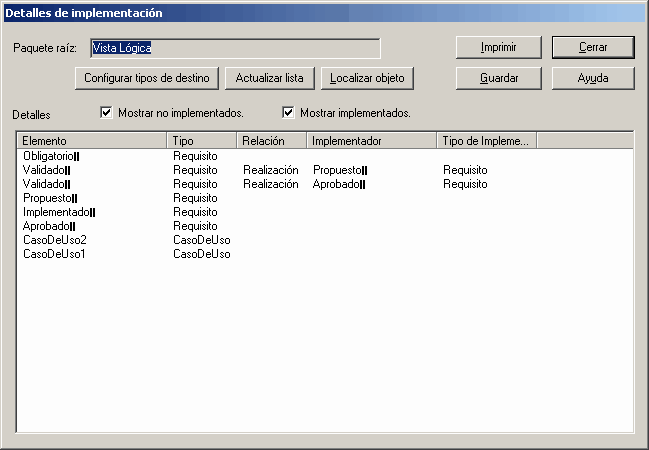

3. La ventana Detalles de Implementación muestra una lista de los elementos que requieren implementadores en la lista provista, junto con los elementos que han sido conectados a aquellos elementos por un tipo de vínculo "Realización" (Implementación). Guarde o imprima los resultados si lo desea.



implementationreport



Control

Descripción

Paquete Raíz

El paquete destino. Todos los elementos y paquetes bajo el mismo aparecerán en el reporte.

Mostrar No Implementados

Muestra elementos no implementados. Los elementos implementados son aquellos que no tienen ningún otro elemento para realizarlos (ej. un caso de uso no tiene componente o clase para implementar el comportamiento del caso de uso).

Mostrar Implementados

Mostrar elementos implementados. Estos son elementos que tienen algún elemento asociado con ellos en una relación de realización. Por ejemplo un caso de uso tienen un componente que  lo implementa.

Localizar Objeto

Localiza el elemento seleccionado en la lista de reporte en el Explorador del Proyecto.

Actualizar Lista

Ejecuta nuevamente el reporte.

Detalles de Implementación

Lista de detalles de implementación - lista los elementos en al jerarquía actual y los elementos que los implementan.

Imprimir

Imprime la lista

Configurar Tipos de Destino

Por defecto EA solo reporta en Caso de Uso, Requerimientos y un par de otros tipos. Puede usar esta opción para configurar la lista de tipos en la que quiere reportar. Vea mas información en el tema   Configurar Ventana de Tipos de Destino.
