Puede ubicar un elemento hipervínculo en un diagrama. Este elemento es un tipo de elemento de texto -pero uno que puede contener un puntero a un archivo o una dirección web-. Cuando haga doble clic sobre él, EA intentará ejecutar el archivo o la dirección asociada. Puede conectar diagramas a los archivos asociados, páginas web e incluso otros archivos de modelos de EA. Puede agregar un hipervínculo usando la barra de herramientas de Elementos.

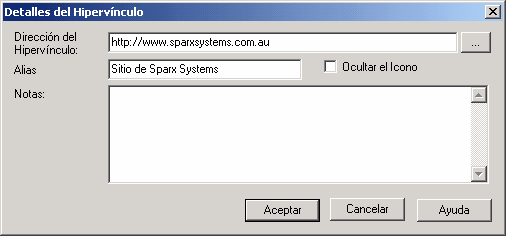

Configurando el hipervínculo:

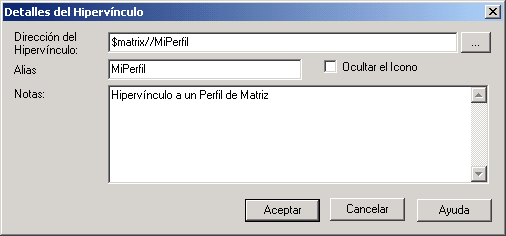

Creando Hipervínculos a un Perfil de Matriz
Los hipervínculos también se pueden agregar como un objeto en un diagrama con el tema Perfil de Matriz o Ayuda como su destino. Para obtener esto use:
$matrix// como el prefijo de destino seguido por el nombre del perfil (ej. $matrix//MiPerfil)).
$ayuda// como el prefijo de destino seguido por el nombre del archivo del tema ayuda (ej. $ayuda://EnviarDiag.htm)
Creando hipervínculos entre diagramas
Puede crear hipervínculos entre diagramas si procede con los siguientes pasos:

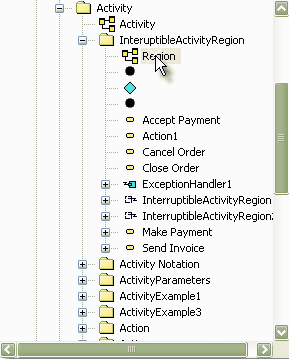

| 1. | Abrir el diagrama que quiere que muestre un hipervínculo a otro diagrama. Desde la ventana Explorador del proyecto seleccione y arrastre el diagrama en donde quiere crear el hipervínculo. |
2. A continuación, arrastre el diagrama sobre el diagrama actual. Se abre la ventana Seleccionar el tipo de elemento.

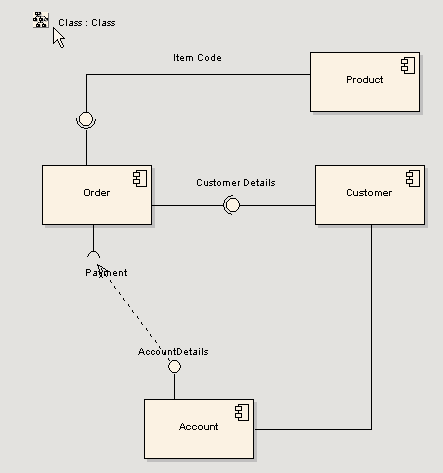

3. Seleccione la opción Hipervínculo y haga clic en le botón Aceptar. El diagrama con un hipervínculo final debería parecerse al siguiente diagrama, donde el diagrama de Clase es el diagrama al cual se hipervinculará el diagrama de orden del producto.
Tenga en Cuenta: si los hipervínculos aparecen como sub-actividades seleccione la opción de menú Herramientas I Opciones I Diagrama I Comportamiento y deseleccionar la caja de selección de Usar Sub-actividades Automáticas.
