Editar la clave del parámetro de la operación

Superior  Previo  Próximo

Los clasificadores de una operación pueden ser elementos editables directamente empleando las funciones del menú de edición en el lugar. Esto permite que el usuario asigne palabras claves del parámetro rápidamente. Para usar esta característica proceda con los siguientes pasos:

1. Abra el diagrama que contiene el elemento.

2. Haga clic en el elemento, y en la operación que desea editar dentro del diagrama. La línea del item se resalta con una sombra más clara (el color predeterminado es blanco), para indicar que este ha sido seleccionado.



editelementoperationskey



3. Haga clic en el item. Se abre el menú contextual.

4. Seleccione la opción Editar selección (o presione [F2]) para permitirle editar la operación directamente desde el diagrama. Se resalta el nombre del operación.

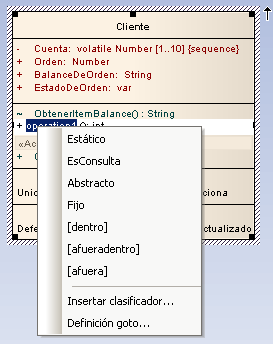

5. Haga clic con el botón derecho en el tipo de dato de un parámetro para abrir el menú contextual.



parameterkeyword



6. Desde el menú contextual puede:

Cambiar el clasificador de la operación haciendo clic en la opción de apropiada - Estático, Es consulta, Abstracto o Fijo. El diagrama se actualiza para reflejar los cambios.
Mostrar las propiedades Clase - haga clic en la opción Definición goto.



Si el tipo de dato es Clase, Enterprise Architect ubica la Clase en la ventana del Explorador del proyecto y abre su ventana de Propiedades.



Si el tipo de dato es un tipo de dato en bruto, Enterprise Architect abre el mensaje Este tipo de dato es un tipo de dato en bruto.



Si el tipo de dato no esta definido en el modelo, el mensaje es El tipo de dato no se define en el modelo.
