1.

Cree un perfil con el mismo nombre que la tecnología MDG en la cual se incluirá el mismo; ej. SysML.

2.

Cree un elemento Clase «stereotype» que sea nombrado como el diagrama personalizado, ej. DefiniciónDeBloque.

3.

Cree un elemento Clase y nómbrela como uno de los Tipos de diagramas incorporados con el prefijo Diagrama_, por ejemplo Diagrama_Lógico para los diagramas de clase o Diagrama_Casos De Uso para los diagramas de casos de uso.

4.

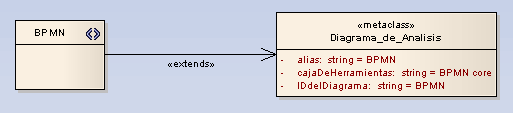

Proporcione a la clase Diagrama_x el estereotipo «metaclass» y dibuje un conector «extiende» desde el estereotipo a la metaclase.

5.

En el campo Notas, proporcione a la clase estereotipo una breve descripción acerca del uso del diagrama. Esta descripción se muestra en la esquina derecha abajo de la ventana Nuevo diagrama.

6.

Proporcione a la clase Diagrama_x los siguientes atributos requeridos:

•

diagramID: string = abc (donde abc es el tipo de diagrama que aparece en la etiqueta del marco del diagrama).

•

toolbox: string = ToolboxName (donde ToolboxName es el nombre que aparece en el encabezado de la caja de herramientas que desea abrir automáticamente cada vez que abre un diagrama).

•

frameString: string = FrameFormatString (donde FrameFormatString es un string que contiene macros de sustitución para definir el título del macro, con o sin delimitadores adicionales como por ejemplo [ ]. Los macros que se pueden usar son:

•

#DGMSTEREO#

•

#DGMID#

•

#DGMTYPE#

•

#DGMALIAS#

•

#DGMOWNERNAME#

•

#DGMOWNERNAMEFULL#

•

#DGMNAME#

•

#DGMNAMEFULL#

•

styleex: string = TConnectorNotation=Option; (donde Option es uno de UML 2.1, IDEF1X, o Ingeniería de la información).

7.

Guarde el diagrama como un perfil en la manera usual.

8.

Si esta usando el asistente de tecnología MDG con un archivo MTS para generar su tecnología, edite el archivo MTS para obtener el PerfilDelDiagrama generado en su archivo de tecnología. Dentro de la nodo raíz <MDG.Selections> inserte lo siguiente.
