Estereotipos Personalizados

Superior  Previo  Próximo

Con EA puede crear sus propios estereotipos con su propia apariencia personalizada. El estereotipo se puede alterar para hacer uso de meta archivos (archivos de imagen), colores personalizados o hacer uso del Script de Forma de EA para hacer nuevas formas de elementos para determinar las formas y dimensiones del elemento.



Para agregar sus propios estereotipos personalizados, proceda con los siguientes pasos:



1.  Desde el submenú seleccione Configuración | UML | Estereotipos.

2.  Ingrese un nombre de Estereotipo.

3.  Seleccione una Clase Base desde la lista desplegable.

4.  Si desea asociar un Meta archivo a este estereotipo, presione el botón Explorar [...] y localice el archivo .emf o .wmf requerido.

5.  Ingrese Notas opcionales y seleccione Colores Predeterminados para este estereotipo.

6.  Presione Guardar para guardar el estereotipo.

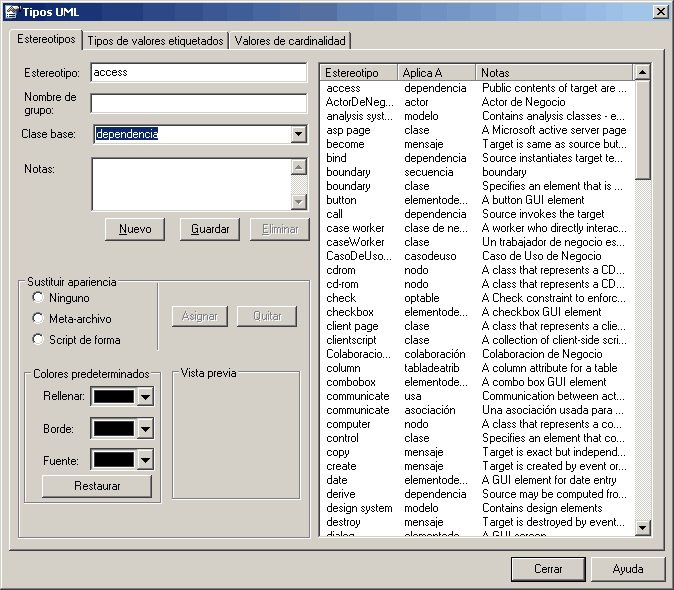

La siguiente tabla describe la funcionalidad de la ventana Estereotipos.



Control

Descripción

Estereotipo

Nombre del Estereotipo

Nombre de Grupo

Permite el agrupamiento de las características del estereotipo por un nombre plural, para atributos y operaciones y se muestra en diagramas en los compartimientos de atributos y operaciones.

Clase Base

Permite que el elemento estereotipado herede las características base desde un tipo de elemento pre-existente.

Notas

Use esta sección para agregar cualquier nota de estereotipo.



Sustituir Apariencia



Ninguno

Use esta opción para usar la apariencia del elemento predeterminado.



Metarchivo

El metarchivo permite usar un archivo de imagen para la apariencia del estereotipo.

Script de Forma

El Script de Forma de EA permite al usuario especificar formas personalizadas para el estereotipo usando el lenguaje de los Scripts de Formas de EA. Para más información vea el tema Scripts de Forma.

Asignar

Agrega el metarchivo asociado o el script de forma desde el elemento estereotipado.



Remover

Remueve el metarchivo asociado o el script de forma desde el elemento estereotipado.

Colores Predeterminados



Rellenar

Rellena y determina el color de fondo predeterminado del elemento.

Borde

Borde se usa para controlar el color del borde.

Fuente

Fuente se usa para controlar el color de la fuente estereotipo.

Restaurar

Restaura la apariencia del elemento a la apariencia del elemento predeterminado.





stereotypedlg
