Una vez que se estructuraron los modelos de un proyecto para indicar direcciones y relaciones teóricas entre los modelos y paquetes, puede formalizar estas direcciones en un diagrama de Trazabilidad , usando Realizar, Traza y relaciones similares.

Inicialmente cree un diagrama de Trazabilidad como un diagrama Personalizado, pero si esta creando su diagrama manualmente puede usar elementos y relaciones desde otras páginas de la Caja de herramientas para desarrollar el diagrama tan ampliamente como sea necesario.

También puede el diagrama usando la opción de menú contextual Agregar | Elementos relacionados para traer automáticamente elementos vinculados al elemento seleccionado. Es probablemente mejor agregar los elementos en etapas, un nivel a la vez, pero podría agregar varios niveles en uno para ver cuan lejos se extiende la jerarquía y para identificar tipos de relaciones y elementos a excluir del diagrama 'vacío'. Podría realizar una operación similar, un elemento a la vez, usando la ventana de Relaciones.

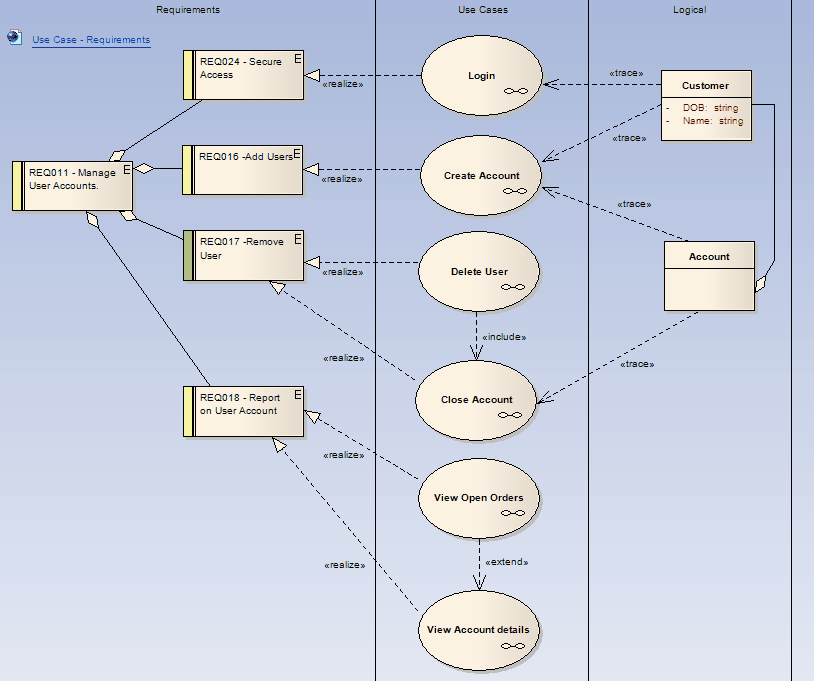

El diagrama de arriba instantáneamente muestra como dos niveles de Requisitos están comprendidos por Casos de uso, y que requisito esta comprendido por cual Caso(s) de uso. Este también muestra como algunos de estos Casos de uso se implementan por elementos de Clase. A demás, puede explorar en los Casos de uso (o, en otros diagramas de Trazabilidad, cualquier otro elemento compuesto) para mostrar más diagramas detallados mostrando como el Caso de uso reune el Requisito. El Caso de uso Cerrar informe, por ejemplo, contiene un diagrama de Comunicación y un diagrama de Secuencia.

Puede ajustar sus diagramas de Trazabilidad para describir cualquier nivel de granularidad y cualquier etapa de desarrollo que sea apropiada. Puede limitar el diagrama anterior, por ejemplo, para mostrar desarrollo solo del requerimiento Eliminar el usuario, y extenderlo para incluir elementos de Interfaces, Componentes, Casos de prueba o cualquier otra faceta del sistema o proceso.

Mientras que el diagrama de Trazabilidad en si mismo provee información acerca de la definición, diseño e implementación de la característica de un proceso de negocio, se puede obtener mucha más información usando herramientas como la Matriz de relaciones y la ventana de Jerarquía de las relaciones.
