Tenga en cuenta: |
El modelado de regla de negocios esta disponible en la edición Ingeniería de sistemas de negocio y la edición Ultimate de Enterprise Architect. |
Para modelar Reglas de negocios en Enterprise Architect, trabaje sobre los siguientes pasos:
| • | Crear un modelo de Hechos, que provee el vocabulario de negocios para definir reglas de negocios. |
| • | Crear un modelo de Flujo de regla, que provee la orden en cual se ejecutan las reglas de negocios. |
| • | Crear un modelo de Regla para definir reglas de negocios y relacionarlas a una Tarea de regla específica. |
| • | Modelar las reglas en el Compositor de reglas, que permite que se transformen las reglas a un nivel lógico de detalle. |
Este proceso completa el modelado de Reglas de negocios. El modelo de Hechos se puede luego transformar en el código apropiado usando los métodos de generación de código de Enterprise Architect. Esto genera las reglas de negocios de tecnología específica; es decir, el código para ejecutar reglas de negocios.
Crear un modelo de regla de negocios
Puede crear un modelo de regla de negocio desde una plantilla proporcionada con Enterprise Architect. Para realizar esto, proceda con los siguientes pasos:
| 1. | En el Explorador del proyecto, puede: |
| • | Hacer clic en el icono Nuevo modelo desde patrón en la barra de herramientas |
| • | Hacer clic en el botón derecho en un nodo raíz del modelo y seleccionar la opción Agregar un nuevo modelo usando el asistente, o |
| • | Hacer con el botón derecho en un paquete y seleccionar la opción Agregar | Agregar un nuevo modelo usando el asistente. |
Se abre la ventana Seleccionar modelo(s).
| 2. | En el campo Seleccionar desde, haga clic en la flecha desplegable y seleccione Modelo de reglas de negocios. Alternativamente, si se lista en el panel de Tecnología, seleccione el elemento Modelo de regla de negocio. |
| 3. | En el panel Nombre, seleccione la casilla del icono Modelo de regla de negocio. |
| 4. | Haga clic en el botón Aceptar. |

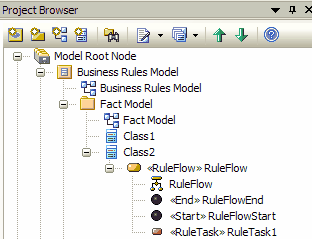

La siguiente estructura del modelo se crea en el Explorador del proyecto:

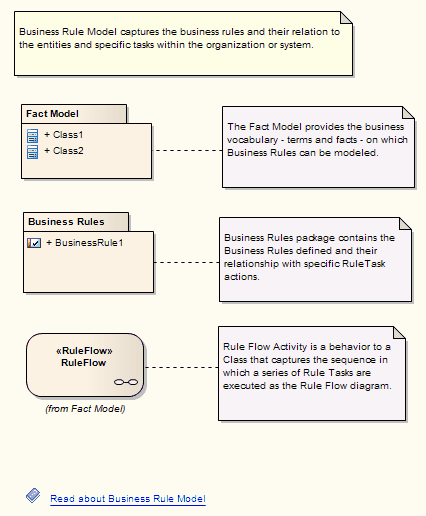

El diagrama Modelo de reglas de negocio, que se muestra a continuación, encapsula los componentes del modelo de regla de negocio.
