Analizador de ejecución visual

Superior  Previo  Próximo

La capacidad de Depurar y Perfilar está disponible en las ediciones Profesional y Corporativa de Enterprise Architect.



EA permite compilar, probar y ejecutar scripts de despliegue, todo desde el entorno de desarrollo de EA. EA provee a los desarrolladores con herramientas para integrar sus desarrollos y modelados UML con su desarrollo y compilación fuente. Con la capacidad de generar clases de prueba NUnit y JUnit desde las clases fuente usando Transformaciones MDA, e integrar los procesos de pruebas directamente en la interfaz de EA, es posible ahora integrar el UML y modelado en el proceso de compilar/probar/ejecutar/desplegar.



Además de las funcionalidades de compilar/probar y ejecutar, EA también incluye las capacidades de depurar para las aplicaciones de .NET, Java y Microsoft Native (C,C++ y Visual Basic). Los depuradores que se construyen en EA son específicamente diseñados para permitir la captura de información de trazabilidad de pila mientras un desarrollador o evaluador "se dirige hacia" el código de ejecución. El historial final de la trazabilidad de pila se puede usar para generar diagramas de secuencia dentro de EA - transformando la ejecución del código actual y llamadas en diagramas visibles. Esta capacidad provee un medio excelente para administrar la complejidad dentro de un proyecto, de documentar un código existente y asegurar que el código escrito funciona como lo propuesto por el arquitecto/desarrollador original.

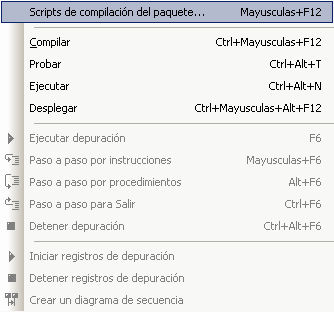

El menú Compilar y Ejecutar se accede desde el menú Proyecto o desde el menú contextual de un paquete en el Explorador del proyecto. Esto permite que los usuarios creen y almacenen scripts personalizados que especifiquen como compilar, probar, ejecutar y desplegar los códigos asociados con un paquete.



buildandrunmenu



Con la configuración de scripts apropiada EA puede:

Llamar un compilador para compilar su aplicación, analizar la producción del compilador e iniciar el editor interno para la localización de errores y las advertencias que se han hecho.
Llamar a un programa de pruebas de unidad para ejecutar las pruebas de unidad definidas y analizar la producción de NUnit y JUnit e iniciar el editor interno para pruebas fallidas.
Depurar el código fuente usando una interfaz personalizable apropiada para el lenguaje de programación.



Vea también

Configuración de Código Fuente
Scripts de Compilación
Scripts de Pruebas
Scripts de Ejecución
Scripts de Despliegue
Administración de Scripts de Compilación
Depurando con EA
Unidad de Pruebas
