Descripción de la Interfaz

Superior Previo Próximo

Paquete público

Este diagrama ilustra los principales elementos de interfaz y sus elementos asociados. Cada elemento en este documento es creable por Automatización y se puede acceder directamente en algunos casos - o a través de varias colecciones que existen.

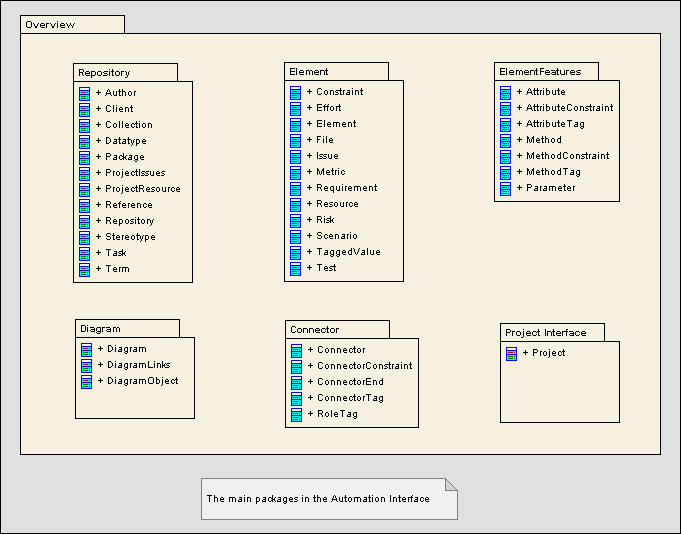

Figura 1: Interfaces de automatización

automation-interface

Descripción

Paquete público

Este paquete provee una descripción de los elementos principales dentro de la interfaz de Automatización. Estos son:

•	El Repositorio que representa el modelo como un todo y provee la entrada para los paquetes de modelo y colecciones;

•	Elementos que son la unidad estructural básica (ej. Clase, Caso de Uso y Objeto).

•	Características de los Elementos que son atributos y operaciones definidas en un elemento

•	Diagrama - los dibujos visibles contenidos en el modelo.

•	Conectores - las relaciones entre los elementos.

Este diagrama provee un alto nivel de descripción de la Interfaz de Automatización para acceder, manipular, modificar y crear elementos UML en EA. El objeto de más alto nivel es el Repositorio - Que contiene colecciones para una variedad de objetos del nivel del sistema, como así también la colección de los principales Modelos que proveen acceso a los elementos UML, diagramas, paquetes, etc dentro del proyecto. En general los nombres del Rol aplicado al final del Destino de las asociaciones indican el nombre de la Colección que se usa para acceder a las instancias de ese objeto.

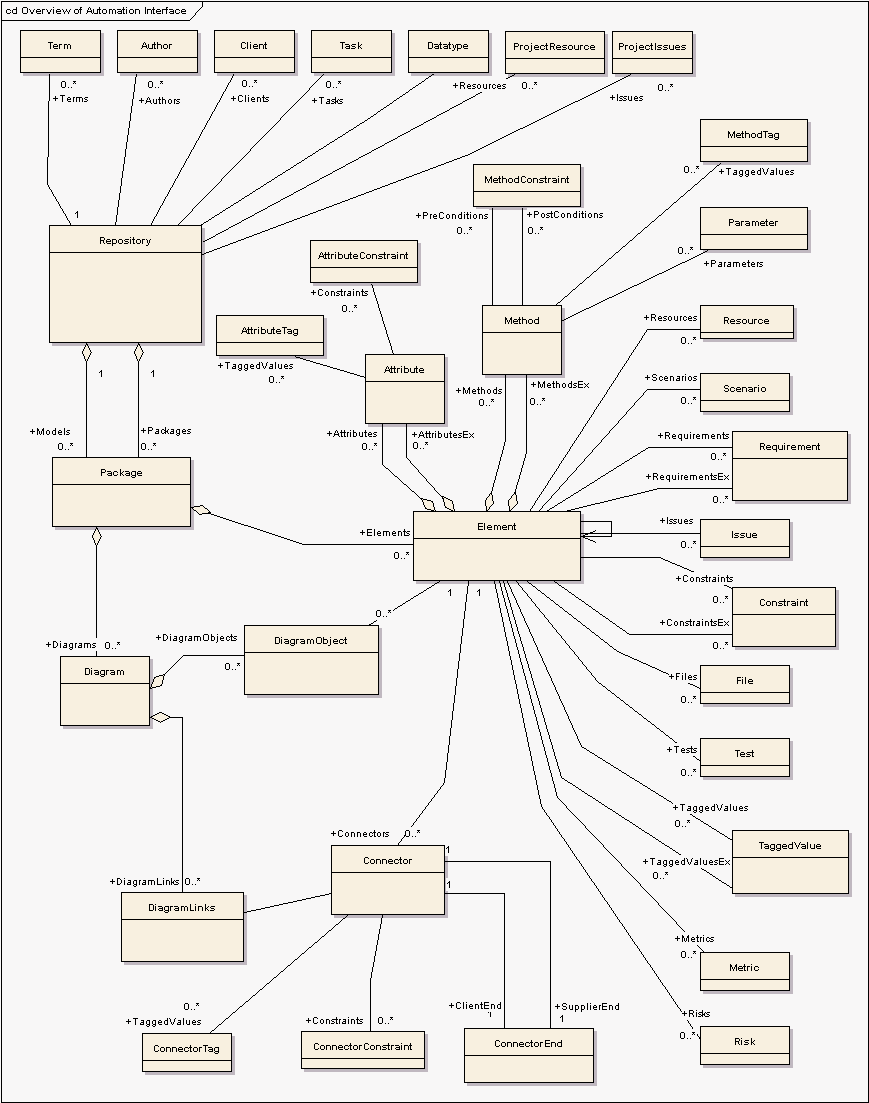

Figura 2: Descripción de la Interfaz de Automatización
