Valores etiquetados del atributo

Puede definir Valores etiquetados para un atributo. Los valores etiquetados son un medio conveniente para extender las propiedades que un elemento del modelo soporta. Esto puede usarse a su vez por los generadores de código y otras utilidades para transformar modelos de UML en otras formas.

Agregar un valor etiquetado

Para agregar un valor etiquetado, proceda con los siguientes pasos:

1. Puede:

Se abre la ventana Valores etiquetados.

2. Haga doble clic en el atributo, en el diagrama o en la ventana del Explorador del proyecto. El nombre del atributo se abre como seleccionado en la ventana Valores etiquetados.

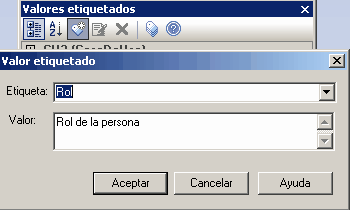

3. Haga clic en el botón Nueva etiqueta () o presione [Ctrl]+[N]. Se abre la ventana Valores etiquetados.

4. En el campo Etiqueta, escriba el nombre de la etiqueta o haga clic en la flecha despegable y seleccione una etiqueta definida personalizada.

5. En el campo Valor, escriba el texto asociado con la etiqueta.

6. Haga clic en el botón Aceptar para confirmar la operación. El nombre y valor de la etiqueta se muestran bajo el atributo en  la ventana Valores etiquetados.
