Para agregar un script de forma a un estereotipo en un perfil UML, proceda con los siguientes pasos:

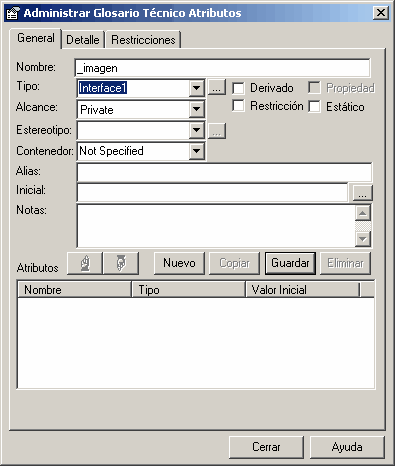

1. En el diagrama hijo de paquete Perfil, seleccione un elemento Estereotipo. 2. Haga clic con el botón derecho en el elemento y seleccione la opción del menú contextual Atributos. 3. En la ventana Propiedades del atributo, en el campo Nombre, escriba _imagen.
4. Haga clic en el botón [...] en el campo Inicial. Se muestra la ventana Editor de forma. 5. Ingrese el script de forma en la ventana Editor de forma, y haga clic en los botones Aceptar y Cerrar.
Una vez que guardó el paquete perfil como un perfil UML y lo importó a la ventana de Recursos, puede arrastrar los elementos estereotipados desde el perfil en el diagrama y mostrar sus scripts de forma. |
