Un diagrama de modelado de datos

Superior  Previo  Próximo

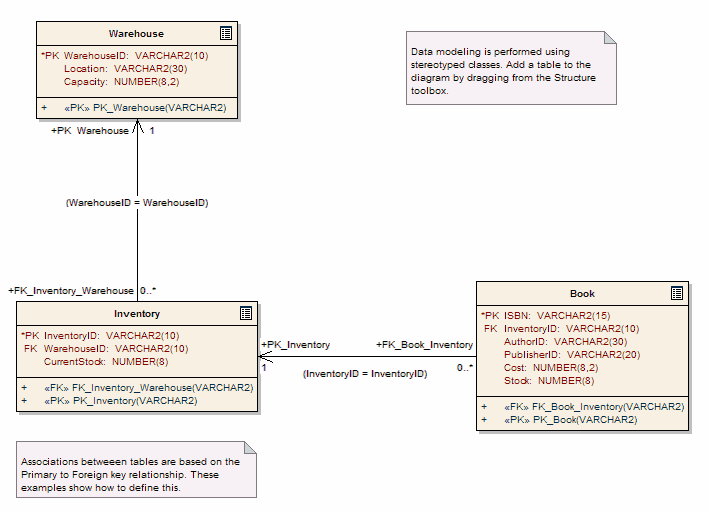

El siguiente diagrama es un ejemplo de un diagrama de Modelo de Dato. Muestra 3 tablas que están vinculadas en pares de clave primaria a clave foránea con cardinalidad asociada.



Tenga en cuenta también el uso de las operaciones estereotipadas para las claves Primarias (PK) y Foráneas (FK). Las operaciones pueden agregarse para:

Validación (check)
Disparadores (triggers)
Restricciones
Índices



datamodeldiagram





Un diagrama de Modelo de Dato se representa en Enterprise Architect como un diagrama de clase, y es creado en la misma manera que otros diagramas.
