Especificaciones XML

button_main button_prev button_next

Muchas de las tareas de desarrollo y administración del modelo que usted realiza operan directa o indirectamente con XML. Puede configurar predeterminados en varias configuraciones para estandarizar la manera en la cual utiliza XML en sus propias actividades de modelado. Puede anular varias de estas configuraciones en cualquier importación o exportación XMI específica, especialmente al publicar un paquete modelo en XMI a otro lenguaje o herramienta de modelado.

Acceso Herramientas | Opciones (Ctrl+F9) | Especificaciones XML

Configurar Opciones de Especificación XML

Campo/Botón

Acción

Ver También

Editor

Especificar el editor predeterminado para revisar cualquier documento XML que abra dentro del sistema. Puede:

Escribir la ubicación del archivo .exe del editor, o

Hacer clic en el botón ( ... ) y explorar la ubicación





Formato de Salida XMI

Seleccione la casilla para configurar el formato de su salida XMI como un formulario humanamente legible como predeterminado.

Deseleccione la casilla para mostrar el XMI como código sin formato.



Publicar Paquete de Modelo

Escribir Registro

Seleccione la casilla para escribir la actividad de ejecución en un archivo de registro cuando importa o exporta un XMI.

Deseleccione la casilla para no registrar la actividad de la importación o exportación a un archivo de registro.





Utilizar DTD

Seleccione la casilla como predeterminado para utilizar una Definición de Tipo de Datos (DTD) en sus importaciones y exportaciones XMI. Un DTD valida la exactitud del modelo y revisa que no hayan ocurrido errores sintácticos.

Deseleccione la casilla para configurar la predeterminada para no utilizar un DTD.



El DTD UML

Exportar Diagramas

Seleccione la casilla como predeterminada para incluir diagramas cuando exporta a XML hacia otro formato o herramienta.



Publicar Paquete de Modelo

Exportar Imágenes Alternativas

Seleccione la casilla para exportar cualquier imagen alternativa utilizada en el modelo cuando exporta a XML.

Utilizando el Administrador de Imágenes

Compartiendo Datos de Referencia



Página de Código

Se predetermina a windows-1252; si no quiere utilizar esta Página de Código, escriba su referencia de página de código preferida.

Configurar una cadena codificada null resulta en que la etiqueta codificada sea omitida completamente de la salida XML.

Haga clic en el botón Predeterminado para restaurar la configuración a la Página de Código predeterminada.





Importar utilizando una única transacción

Seleccione la casilla para hacer que todas las operaciones de importación XMI y todas las operaciones Pegar Paquete del Portapapeles se predeterminen a ser realizadas dentro de una única transacción.

Deseleccione esta casilla para hacer que todas las importaciones XMI y las operaciones de paquete pegar se predeterminen a ser realizadas ítem de dato por ítem de dato, para que un fallo no bloquee toda la operación (recomendado para importaciones/copias grandes).

En cualquier caso, en cualquier operación específica para importar XMI la configuración puede ser anulada.



Importar Desde XMI

Copiar un Paquete

Validar XMI contra Esquema/DTD



Seleccione la casilla para validar el formato XML contra el esquema o la Definición de Tipo de Dato al cargar un archivo XML importado.



Exportar Imágenes de Diagrama



Seleccione la casilla para exportar diagramas como imágenes cuando exporta a XML.



Tipo de Imagen

Si selecciona la opción Exportar Imágenes del Diagrama (arriba), haga clic en la flecha de despliegue y seleccione el formato de imagen al cual exportar. Seleccione de metarchivo, bitmap, .gif, .png y .jpeg.





Crear placeholders para Referencias Externas faltantes durante la Importación XMI 1.1/2.1

Seleccione la casilla para mostrar, durante la importación de un archivo XMI 1.1/2.1 exportado de Enterprise Architect, cualquier faltante:

Elementos de diagrama, utilizando un elemento Limítrofe como un placeholder

Conectores de diagrama, utilizando un conector de Dependencia como un placeholder



Al importar un archivo XMI 1.1/2.1 exportado de Enterprise Architect con referencias de paquete cruzado, utilice esta opción para mostrar visualmente los ítems de diagrama que todavía no están en el modelo.

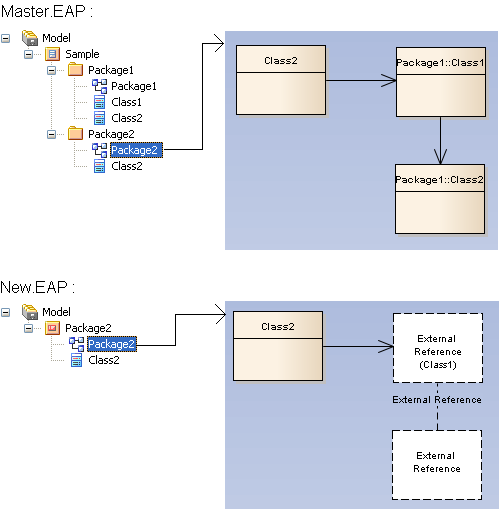

Un escenario de muestra sería, como se muestra abajo, exportar Package2 a XMI 1.1 desde Master.EAP e importarlo a New.EAP - las Clases Class1 y Class2 y el conector entre ellos se muestran utilizando un placeholder en el diagrama Package2.



missndiag



Si el archivo es para un paquete bajo control de paquete o control de versiones, y la casilla no está seleccionada, se anula si la casilla Para todos los paquetes, crear placeholders para referencias externasestá seleccionada en la ventana de Configuraciones de Control de Versión y/o en la ventana Opciones de Control de Paquete.

































































Configuraciones de Control de Versiones

Configurar Paquetes



Valores etiquetados de Prefijo EA en XMI 1.0 con ea$



Seleccione la casilla para prefijar cuales quiera Valores Etiquetados de Enterprise Architect dentro de cualquier XMI 1.0 que usted cree, con ea$.



Actualizar Última Hora de Guardar



Seleccione la casilla para actualizar la marca de tiempo de la última vez que cada paquete controlado se guardó.



Informar Eliminaciones de Referencia de Paquete Cruzado (XMI 1.1)



Seleccione la casilla para informar cualquier referencia cruzada de un Paquete que sería eliminado cuando un Paquete Controlado de un modelo completo se exporta a XMI 1.1.

Reportar Eliminación de Referencias de Paquetes de Cruce

Directorio Predeterminado XML

Escriba la ubicación del directorio XML predeterminado para utilizar al importar o exportar XML, o haga clic en el botón [ ... ] (Explorar) y explorar la ubicación.





Cerrar

Haga clic en este botón para guardar los cambios que ha hecho, y para cerrar la ventana Opciones





Notas

Si está configurado Exportar Imágenes Alternativas, y tiene paquetes en su modelo bajo control de versiones, entonces cualquier imagen alternativa que utilice en esos paquetes también se exporta al repositorio de control de versión cuando proteja los paquetes; en este caso, sólo seleccionaría la casilla si las imágenes alternativas están sujetas a frecuentes cambios



De lo contrario, no seleccione esta opción y en lugar, utilice las opciones Exportar Datos de Referencia e Importar Datos de Referencia para administrar imágenes alternativas
