Jerarquía de Estilo de Árbol

button_main button_prev button_next

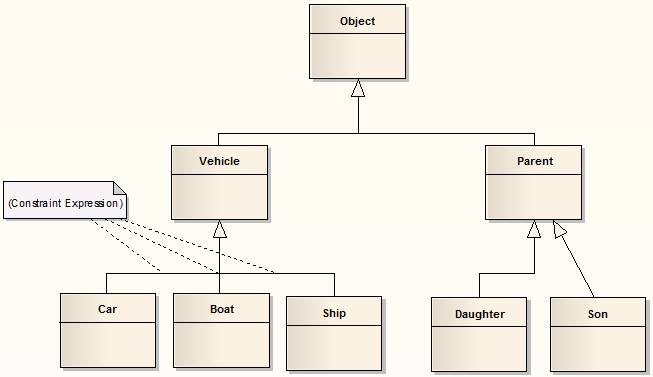

En Enterprise Architect puede crear un diagrama de herencia de estilo de árbol utilizando una forma especial del conector de Generalización, como se muestra abajo.



treestylehierarchy



Como

Para crear un conector de estilo de árbol

Paso

Acción

Ver También

1

Cree una Generalización normal entre dos elementos.





2

Haga clic derecho en un conector para abrir el menú contextual.





3

Seleccione la opción del menú Estilo de Línea | Estilo de Árbol - Vertical o Estilo de Línea | Estilo de Árbol - Horizontal .





4

Enterprise Architect automáticamente hace que la disposición de Generalización se ajuste a una forma específica.

Al agregar más conectores de Generalización, y revisar sus opciones de Estilo de Árbol, puede lograr la apariencia del diagrama de arriba.

Puede desplazar las Clases raíces e hijas hacia la izquierda o derecha para alcanzar el resultado requerido; Enterprise Architect mantiene la conformidad de los conectores de rama.







Para establecer el estilo del conector como predeterminado

Paso

Acción

Ver También

1

Seleccione la opción del menúHerramientas | Opciones | Vínculos .

Se muestra la página Vínculos de la ventana Opciones.





2

Seleccione la casilla de Estilo de vinculo de Generalización Predeterminado = Árbol para hacer este estilo de ramificación el estilo predeterminado para conectores de herencia.





Notas

En el diagrama de ejemplo, el conector Son ->Parent todavía no ha sido puesto en el estiloEstilo de Árbol - Vertical

Este estilo de diagrama proporciona una disposición más clara para jerarquías de herencia y es fácil trabajar con él
