Reportando Transiciones de Estado

button_main button_prev button_next

Esta sección describe como puede generar diagramas de Secuencia que muestran transiciones en estado mientras se ejecuta un programa.

Utilizado para

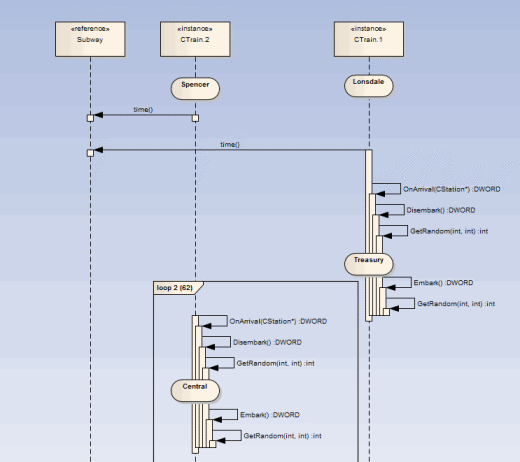

Generar diagramas de Secuencia que informan transiciones definidas por usuario en estado mientras se ejecuta un programa (como se muestra en el ejemplo generado en el diagrama de abajo)



statesequencediagram



Tema

Vínculo

Crear una Máquina de Estado bajo la Clase a ser reportada.



Reportando una Máquina de Estado

Configurar las restricciones contra cada Estado para definir el cambio en el estado a ser reportado.

Registrando y Mapeando Cambios de Estado
