Puede modelar los procesos que sustentan el desarrollo de software y de modelado de procesos de negocio utilizando diagramas SPEM, y la amplia gama de elementos y conectores especializados proporcionados en la Caja de Herramientas SPEM.
Acceso Menú contextual de paquete de Explorador de Proyectos | Agregar Diagrama | Tipo = SPEM, Tipos de Diagramas = Diagrama SPEM

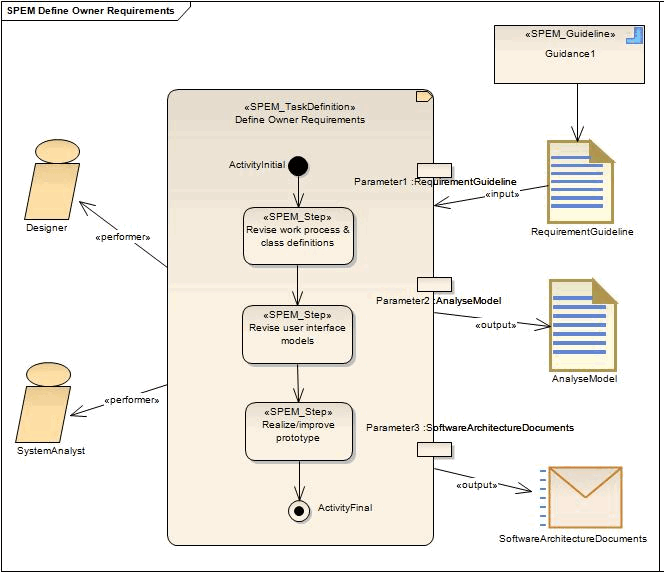

Diagrama de Ejemplo
Apariencia de Elemento SPEM
Cada estereotipo SPEM puede ser presentado de una de dos maneras:
• |
Presentación Icónica, donde la forma es el ícono del objeto (como se muestra para el Diseñador, el cual tiene la forma de ícono de Definición de Rol), o |
• |
Presentación Textual, donde la forma es un contorno rectangular con el ícono del objeto como una decoración en la esquina superior derecha (como se muestra para SPEM_TaskDefinition)
|
Para configurar el formato de la presentación para un elemento, utilice el Valor Etiquetado estilo de ícono . Para utilizar:
• |
Presentación Icónica, establezca el Valor Etiquetado estilo de ícono a Verdadero |
• |
Presentación Textual, establezca el Valor Etiquetado a Falso |
