Puede mostrar cada interfaz directamente realizada por una Clase como un nodo de interfaz de estilo 'pirulí', el cual sobresale del lado a mano izquierda de la Clase. Los conectores pueden estar directamente adjuntados al nodo, indicando uso de la parte de interfaz de la Clase o componente. Vea el ejemplo abajo:
Temas
Tema |
Detalle |
Ver También |
Explicación |

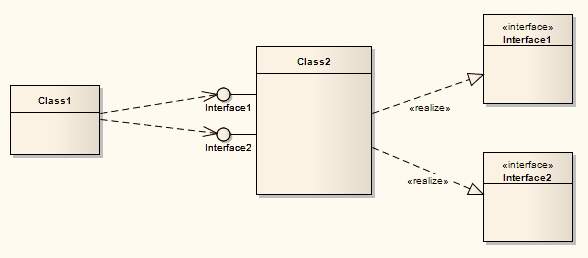

En este ejemplo, Clase2 realiza Interfaz1 e Interfaz2 como se representa por los nodos de interfaz sobresaliendo de la Clase. Clase1 es dependiente de estas dos interfaces, la cual se muestra por los conectores de Dependencia vinculándose a los nodos.. Para mostrar nodos para las Interfaces que realiza una Clase, como en el diagrama de arriba, haga clic derecho en la Clase y seleccione la opción del menú contextual Características y Propiedades | Mostrar Interfaces Realizadas . Esta configuración sólo se aplica a la Clase seleccionada, y puede ser cambiada en cualquier momento.
|
|
