Las Clases de Característica y los Conjuntos de Datos de Característica ArcGIS utilizan referencias espaciales, las cuales consisten en un sistema de coordenadas y valores asociados tal como resolución XY y varios valores de tolerancia.
Puede capturar propiedades de referencia espacial utilizando una Clase estereotipada como «SpatialReference», la cual está disponible en las páginas de Caja de Herramientas ArcGIS. El patrón del modelo ArcGIS incluye un Paquete llamado Referencias Espaciales, como un marcador de posición para la creación de tales elementos.
Para ayudarle a modelar propiedades de referencia espacial, Enterprise Architect proporciona una herramienta para seleccionar uno de los sistemas de coordinadas predefinidos soportados por ArcGIS. Cuando selecciona un sistema de coordenadas Geográfico o Proyectado, Enterprise Architect automáticamente inserta valores predeterminados para las propiedades asociadas, tal como resolución, precisión o tolerancias de Texto Bien Conocido (WKT). Estos valores son mantenidos como Valores Etiquetados en el elemento «SpatialReference».
También puede agregar coordenadas verticales a un sistema de coordenadas Geográfico o Proyectado seleccionado; la coordenada vertical se carga en los Valores Etiquetados VCSWKT y VCSWKID en el elemento «SpatialReference».

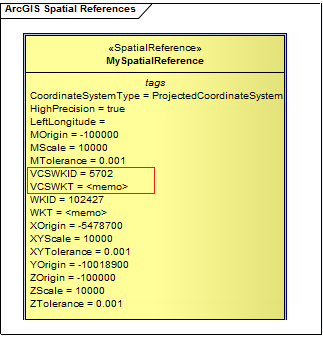

Este es un ejemplo de un elemento de «SpatialReference»:

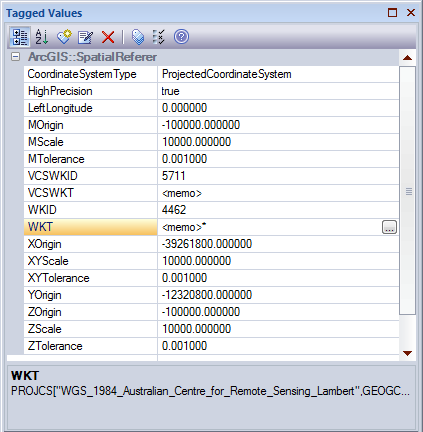

Viendo el Valor Etiquetado WKT en la ventana de Valores Etiquetados para este elemento, puede ver que el sistema de coordenadas Proyectado de WGS 1984 Australian Centre for Remote Sensing Lambert ha sido seleccionado.

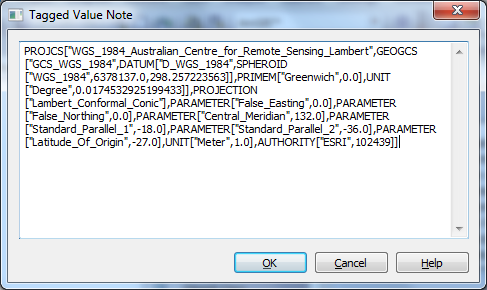

Puede expandir la información mantenida en este Valor Etiquetado al ver la Nota de su Valor Etiquetado.
Definir un elemento de Referencia Espacial
Paso |
Acción |
Ver También |
1 |
Abra el diagrama bajo el paquete de Referencias Espaciales de su modelo ArcGIS. (En realidad puede utilizar cualquier diagrama ArcGIS en su modelo para definir elementos de Referencia Espacial; sin embargo, este diagrama es un marcador de posición conveniente creado por el patrón de modelo de Enterprise Architect para ArcGIS.)
|
|
2 |
Arrastre un elemento de Referencia Espacial desde la página del Espacio de Trabajo de la Caja de Herramientas Núcleo de ArcGIS hacia el diagrama.
|
|
3 |
Haga clic derecho en el elemento de Referencia Espacial, y seleccione la opción de menú Extensiones | ArcGIS | Configurar Sistema de Coordenadas. Se muestra la ventana Configurar Sistema Coordinado.
|
|
4 |
Expanda la jerarquía del Sistemas de Coordenadas Geográfico o Proyectado como sea apropiado y haga clic en el sistema de coordenadas requerido en la lista.
|
|
5 |
Si quiere también aplicar un sistema de coordenadas vertical, haga clic en el botón [ ... ] a la derecha del campoCoordinación Vertical . Se muestra la ventana Configurar Sistema de Coordenadas Vertical, conteniendo una jerarquía que usted expande otra vez y desde la cual usted selecciona un sistema de coordenadas vertical listado. Haga clic en el botón Aceptar para volver a la ventana Configurar Sistema de Coordenadas; el campo de Coordenada Vertical ahora muestra el sistema que usted seleccionó.
|
|
6 |
Haga clic en el botón Aceptar para cerrar la ventana y volver al diagrama. Los Valores Etiquetados para el elemento de Referencia Espacial son actualizados con la información del Sistema de Coordenadas que usted ha seleccionado.
|
|
Notas
• |
Puede referirse a una Clase de «SpatialReference» desde cualquier otro Conjunto de Datos de Característica o Clase de Característica en su modelo, utilizando el Valor Etiquetado SpatialReference; la Clase «SpatialReference» entonces proporciona un único punto de control, por si necesitara cambiar la información de la Referencia Espacial después |
• |
Si un elemento de Clase de Característica referencia a una Clase de «SpatialReference» que contiene una coordenada vertical, configure el Valor Etiquetado HasZ en el elemento de Clase de Característica en verdadero si quiere que este elemento de Clase de Característica almacene datos tridimensionales |
• |
Si no se refiere a una Clase de «Referencia Espacial» desde cualquier Conjunto de Datos de Características o Clase de Características en su modelo ArcGIS, el sistema va a generar un esquema XML con el tipo de Referencia Espacial Desconocidapara estos elementos |
