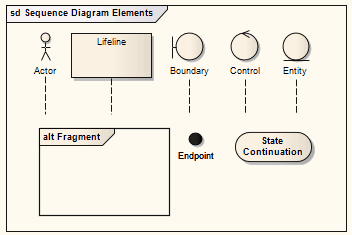

El ejemplo de abajo muestra algunos elementos posibles de diagramas de Secuencias y su muestra estereotipada.
Elemento |
Descripción |
Ver También |
Actor |
Una instancia de un actor en el momento de ejecución; esto puede ser representado como la figura humana o en una notación rectangular.
|
|
Línea de Vida |
Un elemento de Objeto con la Línea de Vida de estereotipo.
|
|
Límite |
Representa una pantalla de interfaz de usuario o artefacto de entrada/salida.
|
|
Entidad |
Un elemento persistente - generalmente implementado como una tabla o elemento de base de datos.
|
|
Control |
El componente activo que controla que trabajo se lleva a cabo, cuando y como.
|
