Ejemplo de Acceso Rápido

button_main button_prev button_next

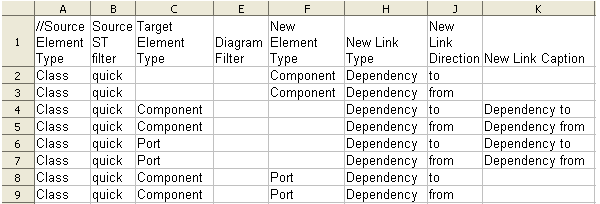

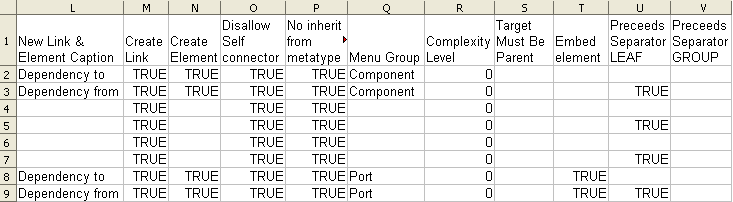

Si quiere crear una definición de Acceso Rápido, es más fácil configurarla en una hoja de cálculo con cada definición de ítem de menú construida a lo largo de una fila, como en el ejemplo de abajo:

ql1



ql2



La primera fila del ejemplo es una línea de comentario identificando los encabezados de columna. Las siguientes líneas definen las opciones de elemento conector/destino para un elemento de Clase con el estereotipo «quick». Cuando un conector es arrastrado fuera de un elemento de este tipo, quiere que el usuario cree una Dependencia ya sea hacia o desde un elemento Componente. Cuando arrastra un conector hacia un elemento Puerto o Componente existente, usted quiere una Dependencia hacia o desde el Componente o, en el caso de un Componente, quiere que el usuario sea capaz de crear un elemento de Puerto incrustado.

Estos requisitos son definidos en ocho registros en el archivo de definición de Acceso Directo:

1.

Dependencia a nuevo Componente

2.

Dependencia desde nuevo Componente

3.

Dependencia a Componente existente

4.

Dependencia desde Componente existente

5.

Dependencia a Puerto existente

6.

Dependencia desde Puerto existente

7.

Dependencia a Componente existente, crear nuevo Puerto

8.

Dependencia desde Componente existente, crear nuevo Puerto



Los registros se guardan al siguiente archivo CSV:

Class,quick,,,,Component,,Dependency,,to,,Dependency to,TRUE,TRUE,TRUE,TRUE,Component,0,,,,,

Class,quick,,,,Component,,Dependency,,from,,Dependency from,TRUE,TRUE,TRUE,TRUE,Component,0,,,TRUE,,

Class,quick,Component,,,,,Dependency,,to,Dependency to,,TRUE,,TRUE,TRUE,,0,,,,,

Class,quick,Component,,,,,Dependency,,from,Dependency from,,TRUE,,TRUE,TRUE,,0,,,TRUE,,

Class,quick,Port,,,,,Dependency,,to,Dependency to,,TRUE,,TRUE,TRUE,,0,,,,,

Class,quick,Port,,,,,Dependency,,from,Dependency from,,TRUE,,TRUE,TRUE,,0,,,TRUE,,

Class,quick,Component,,,Port,,Dependency,,to,,Dependency to,TRUE,TRUE,TRUE,TRUE,Port,0,,TRUE,,,

Class,quick,Component,,,Port,,Dependency,,from,,Dependency from,TRUE,TRUE,TRUE,TRUE,Port,0,,TRUE,TRUE,,





Si quiere probar el efecto, puede crear el siguiente Perfil y cortar y pegar las líneas CSV superiores en el elemento de Artefacto de Documento QuickLink.

quicklinkexample
