Calificadores

button_main button_prev button_next

Los Calificadores son conjuntos ordenados de propiedades del punto final de una Asociación, una Parte, un Puerto, o un Atributo, que limitan la naturaleza de la relación entre dos clasificadores u objetos. Usted define un calificador en la ventana de Calificadores, la cual muestra haciendo clic en el botón ( ... ) al final del campo Calificadores en la ventana de Propiedades de Asociación, Parte, Puerto o Atributo.

Ejemplos

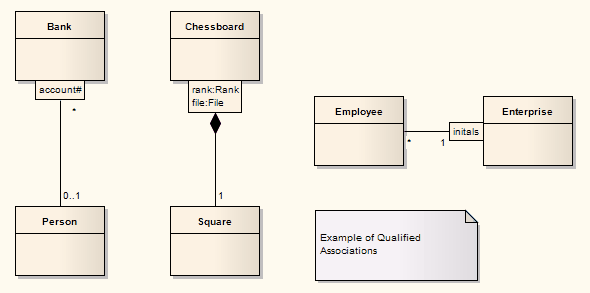

qualassoc

Notas

Al escribir múltiples Calificadores en el campoCalificador(es) en la ventana de Propiedades, sepárelos con punto y coma; cada Calificador luego se muestra en una línea separada - por ejemplo, en el diagrama en el cual el Calificador 'rank:Rank;file:File' ha sido representado en dos líneas, con una interrupción de línea en el caracter;

Puede activar o desactivar rectángulos de Calificador en la página de Diagrama de la ventana Opciones (seleccione la opción del menú Herramientas | Opciones | Diagrama) - si está desactivado, los Calificadores de estilo de texto viejo son utilizadas; no se recomienda que desactive los Calificadores ya que son una parte integral del UML

Puede activar o desactivar un sombreado tenue en los rectángulos del Calificador en la página de Vínculos de la ventana Opciones



Aprender más

Ventana de Calificadores

Rol Fuente

Puerto

Parte

Atributo.



Especificación UML OMG:

La especificación UML OMG (Superestructura de Especificación UML, v2.1.1, p. 129) dice:

Un calificador declara una partición del conjunto de instancias asociadas con respecto a una instancia del extremo calificado (la instancia calificada está en el extremo en el cual el calificador se encuentra adjunto). Una instancia de calificador comprime un valor para cada atributo calificador. Dado un objeto calificado y una instancia calificada, el número de objetos en el otro extremo de la asociación es restringido por la multiplicidad declarada. En el caso común en el cual la multiplicidad es 0..1, el valor calificador es único con respecto al objeto calificado, y designa como máximo un objeto asociado. En el caso general de multiplicidad 0..*, el conjunto de instancias asociadas es particionada en subconjuntos, cada uno seleccionado por una instancia de calificador dad. En el caso de multiplicidad 1 o 0..1, el calificador tiene ambas consecuencias semánticas y de implementación. En el caso de multiplicidad 0..*, no tiene consecuencias semánticas reales pero sugiere una implementación que facilita el acceso fácil de conjuntos de instancias asociadas vinculadas por un valor calificador dado.
