Asociación N-Ary

button_main button_prev button_next

d_association

Descripción

Un elemento de Asociación n-Ary es utilizada para modelar relaciones complejas entre tres o más elementos, generalmente en un diagrama de Clase. No es un dispositivo empleado comúnmente, pero puede ser utilizado para buen efecto donde haya una relación de dependencia entre varios elementos. Generalmente es utilizada con el conector de Asociación, pero las relaciones pueden incluir otros tipos de conector.



n-ary

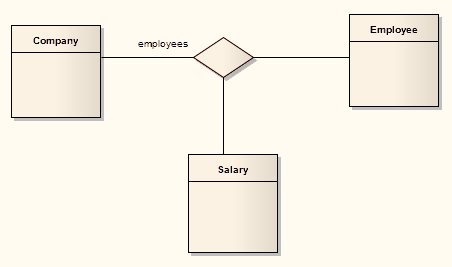

En el ejemplo de arriba hay una relación entre una Compañía, un Empleado y un Salario.

Icono de la Caja de Herramientas

c_association

Aprender más

Diagrama de Clase

Asociación
