Si un elemento o Paquete no es la parte más apropiada de la estructura modelo, puede moverlo a una ubicación diferente en el Explorador de Proyectos, al:
• |
Arrastrar y soltar el elemento a un destino objetivo, o |
• |
Cortar y pegar el elemento o Paquete
|
Si mueve un Paquete, TODOS los Paquetes hijos y sus contenidos son movidos a la nueva ubicación también.
Arrastre un elemento entre Paquetes
Paso |
Acción |
Ver También |
1 |

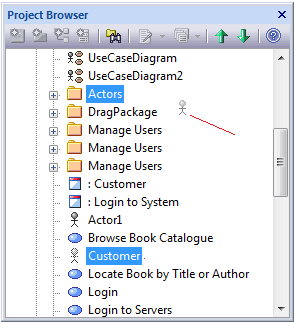

Haga clic en el elemento en el Explorador de Proyectos. Vea Cliente en el diagrama de abajo.
|
|
2 |
Arrastre el elemento para que el cursor esté sobre el ícono de Paquete destino. Se muestra el símbolo del elemento (y, en algunos sistemas operativos, el nombre del elemento) en la posición del cursor en movimiento.
|
|
3 |
Suelte el botón del ratón. El elemento se mueve hacia el Paquete destino.
|
|
Cortar y Pegar el Elemento
Paso |
Acción |
Ver También |
1 |
En el Explorador de Proyectos, haga clic derecho en el elemento a ser movido y seleccione la opción del menú contextual Copiar/Pegar | Cortar . El elemento seleccionado está resaltado.
|
|
2 |
Hacer clic derecho en el elemento o Paquete bajo el cual mover el elemento cortado, y seleccione la opción del menú contextual Copiar / Pegar | Pegar . El elemento cortado se lista como un hijo del elemento o Paquete seleccionado, en el Explorador de Proyectos.
|
|
Notas
• |
También puede arrastrar el elemento bajo un elemento huésped en el nuevo Paquete; por ejemplo, arrastrar un elemento bajo una Clase |
• |
Mover un elemento no tiene ningún efecto en cualquier relación que el elemento pueda tener |
• |
Mover un elemento en el Explorador de Proyectos no tiene ningún efecto en el uso de ese elemento en cualquier diagrama |
• |
Mover un diagrama generalmente no afecta la ubicación de elementos en Paquetes - si mueve un diagrama fuera de un Paquete hacia otro, todos los elementos en el diagrama se mantienen en el Paquete original; sin embargo, ciertos elementos (tal como elementos de Decisión, Inicial y Final) son utilizados sólo dentro de un diagrama, no tienen ningún significado fuera del diagrama y nunca son reutilizados en ningún otro diagrama, por lo tanto, si mueve un diagrama conteniendo estos elementos son movidos al nuevo Paquete padre con el diagrama |
• |
En un entorno de multi-usuario, si una persona mueve o actualiza la estructura del Explorador de Proyectos, los otros usuarios deben volver a cargar su proyecto para ver los últimos cambios en el Explorador de Proyectos; aunque esto es verdadero para cualquier adición o modificación del árbol, es más importante cuando se hacen los cambios más grandes, tal como arrastrar un Paquete a una ubicación diferente
|
