Descripción
Una Etiqueta de Mensaje es una manera alternativa de denotar Mensajes entre Líneas de Vida, lo que es útil para 'despejar' diagramas de Tiempo sembrados con mensajes. Para indicar un Mensaje entre Líneas de Vida, dibuje un conector desde la Línea de Vida fuente hacia una Etiqueta de Mensaje. Luego, dibuje un conector desde otra Etiqueta de Mensaje hacia la Línea de Vida destino. Note que los nombres de las etiquetas deben coincidir para reflejar que el mensaje ocurre entre las dos Etiquetas de Mensaje.

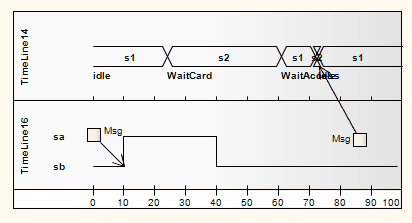

El siguiente diagrama ilustra como se utilizan Etiquetas de Mensaje para construir un mensaje entre Líneas de Vida.
Icono de la Caja de Herramientas
Aprender más
• |
|
Especificación UML OMG:
La especificación UML OMG (Superestructura de Especificación UML, v2.1.1, p. 518) estados:
Las etiquetas son sólo atajos de notación utilizadas para prevenir la saturación de los diagramas con una serie de mensajes que cruzan el diagrama entre Líneas de Vida que están muy separadas. Las etiquetas denotan que un Mensaje puede ser interrumpido al introducir etiquetas con el mismo nombre.
