Elementos de Secuencia en Línea

button_main button_prev button_next

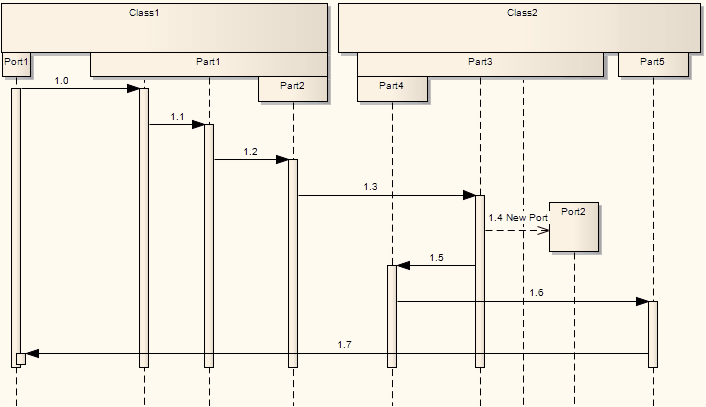

En un diagrama de Secuencia es posible representar elementos de Parte y Puerto existentes, los cuales hacen elementos de secuencia en línea bajo su elemento de secuencia de Clase padre.

Representar elementos Parte y Puerto en un diagrama de Secuencia

Paso

Acción

1

Haga clic derecho en los elementos de secuencia que contienen los Puertos o Partes hijos, y seleccione la opción del menú contextual Elementos Estructurales .

Se muestra la ventana Elementos Estructurales.



2

Seleccione la casilla contra cada Parte o Puerto a mostrar, y haga clic en el botón Cerrar .





sequencediagraminlinesequenceelements
