Como se Ve

button_main button_prev button_next

Enterprise Architect tiene una manera especial de mostrar información de modelo durante una simulación. Esto ayuda a enfocar la atención en los nodos ejecutantes o activos.

Durante una Simulación, Enterprise Architect trazará y resaltará dinámicamente los nodos activos dentro de su modelo. Si un nodo en otro diagrama es activado, el diagrama será automáticamente cargado y el nodo actual resaltado. Es posible modificar el diagrama mientras la simulación se está ejecutando, sin embargo, los cambios hechos no son reconocidos hasta que la simulación actual es finalizada y una nueva comenzó.

Resaltado del nodo(s) activo durante la simulación

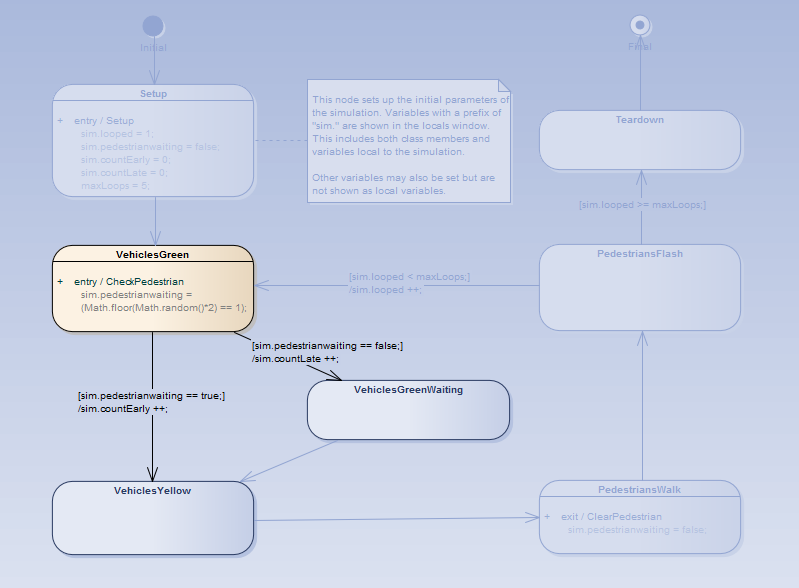

En el ejemplo de abajo el nodo activo actualmente ("VehiclesGreen") es resaltado en colores normales de Enterprise Architect

Todas las posibles transiciones fuera del nodo actual son representadas con toda su fuerza

Los elementos que son objetivos posibles de las transiciones salientes del nodo activo actual son representadas en un estilo semi-desteñido para que sean leíbles y diferentes a otros elementos dentro del diagrama

Todos los otros elementos son representados en un estilo "completamente desteñido" para mostrar que no son objetivos del siguiente paso de Simulación.



Mientras la Simulación progresa (especialmente si es ejecutada automáticamente), este resaltado ayuda a enfocarla atención del ítem actual y su contexto visual.
