Crear Diagramas MOF

button_main button_prev button_next

Puede modelar la estructura o sintaxis abstracta de un lenguaje o de datos utilizando un diagrama de Instalación de Meta Objeto (MOF) . Esto es un diagrama de Clase que está contenido en un Paquete al cual le asigna un estereotipo de «metamodelo» .

Crear un Diagrama MOF

Paso

Acción

Ver También

1

Crear o seleccionar el Paquete de Modelo raíz apropiado y Vista para el paquete MOF.

Vistas de Asistente de Modelo



2

Crear un paquete para contener sus elementos MOF.

Como parte de este proceso, cree un diagrama de Clase hijo para este paquete.



Agregar un Paquete

3

En el Explorador de Proyectos, haga doble clic en el nombre del paquete para mostrar la ventana de Propiedades.



Ventana Propiedades

4

En el campo Estereotipo, escriba el valor metamodelo.

Haga clic en el botón Aceptar .



Configuraciones Generales

5

Abra el diagrama de Clase hijo y comience a construir su modelo.

En la Caja de Herramientas de Diagrama puede utilizar:

Las páginas de Clase (Más herramientas| UML | Clase) o

Las páginas de Metamodelo (Más herramientas| UML | Metamodelo)



Un diagrama MOF generalmente contiene elementos de Clase, Enumeración y Primitivos (los elementos Primitivos de las páginas de Caja de Herramientas de Clase ), y relaciones de Generalización, Asociación, Compuestas y de Agregación.







Caja de Herramientas de Clase

Caja de Herramientas de Metamodelo

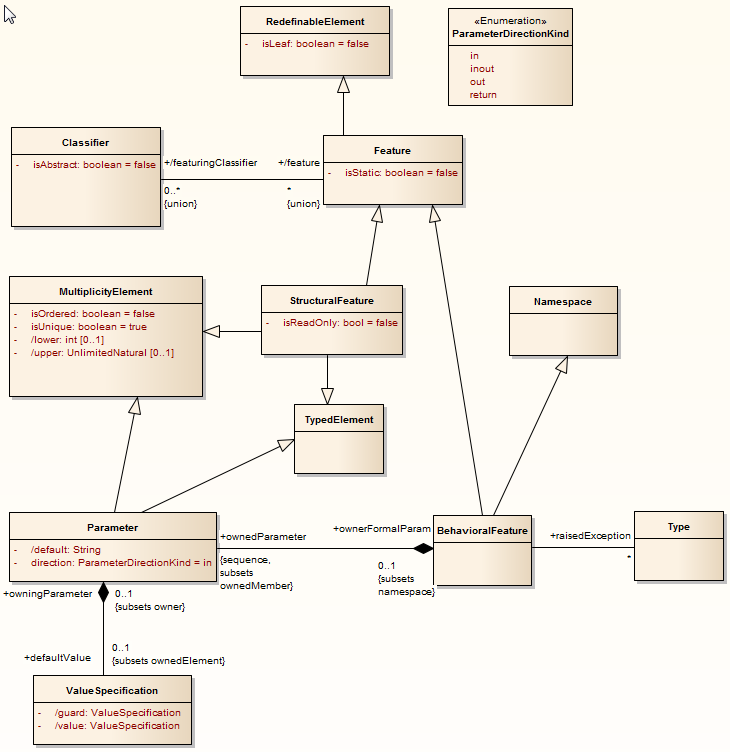

Ejemplo de Diagramas MOF

mof_uml2

Aprender más

Diagrama de Clase
