Diagrama de Actividad Generado

button_main button_prev button_next

Una Actividad es generada como un hijo del elemento seleccionado, para actual como un contenedor para el diagrama.

Los pasos del escenario son modelados como Actividades

Los valores de las columnas Usos, Resultados y Estado para cada paso son agregados como Valores Etiquetados de la Actividad correspondiente

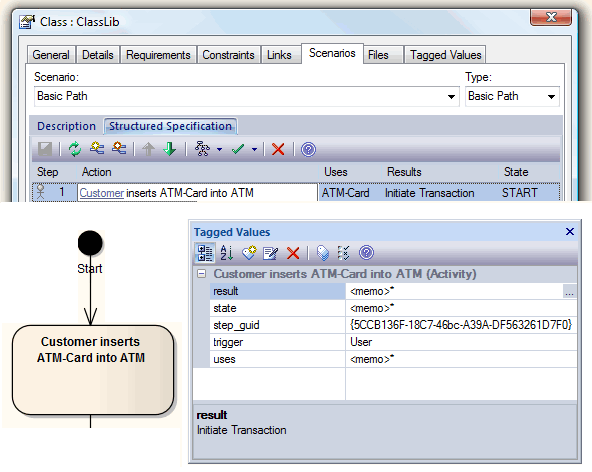

Ejemplo

scenarioactivityd

Temas

Tema

Detalle

Ver También

Actividad con Parámetro de Actividad

Los valores de las columnas Usos y Resultados son modelados como Parámetros de Actividad

El valor de la columna Estado es agregado como un Valor Etiquetado de las Actividades

Los Parámetros de Actividad son agregados al Explorador de Proyectos y no al diagrama





Actividad con Acción

Los pasos del escenario son modelados como Acciones

Los valores de las columnas Usos, Resultados y Estado para son agregados como Valores Etiquetados de las Acciones





Actividad con Pin de Acción

Los pasos del escenario son modelados como Acciones

Los valores de las columnas Usos y Resultados son modelados como Pines de Entrada y de Salida respectivamente

El valor de la columna Estado es agregado como un Valor Etiquetado de las Acciones

Los Pines de Acción son agregados al Explorador de Proyectos y no al diagrama
