Ejemplo de Diagrama de Esquema XML

button_main button_prev button_next

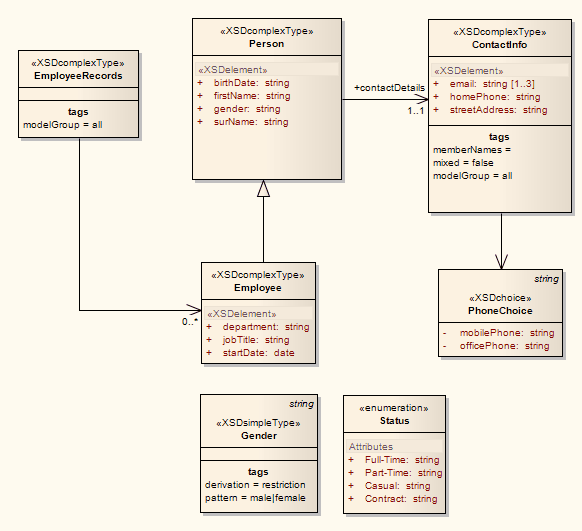

Este diagrama de ejemplo muestra un diagrama de Clase conteniendo elementos XSD específicos creados utilizando las páginas de Esquema XSD de la Caja de Herramientas de Diagrama. El diagrama modela un sistema de registros de empleados.



genxsdstereotypeexample

Aprender más

Caja de Herramientas de Esquema XML

Tipo Complejo

Tipo Simple

Grupo Modelo

Elemento Local

Enumeración
