Ejemplo de Diagrama de Paquete

button_main button_prev button_next

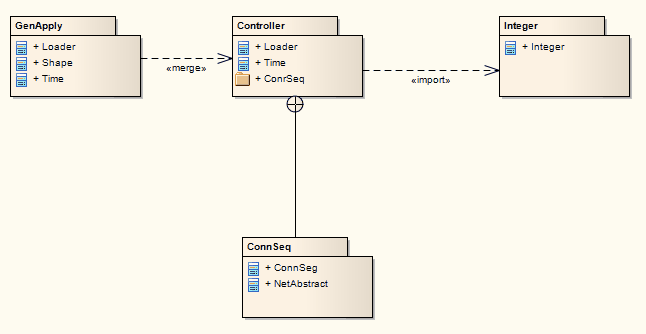

El siguiente ejemplo demuestra un diagrama de Paquete básico.



exampleofapackagediagram



Ítem

Descripción

Ver También

Conector Anidado entre ConnSeq y Controller

El conector anidado entre ConnSeq y Controller refleja lo que revelan los contenidos del Paquete.

Los contenidos del Paquete pueden ser listados al hacer clic en el fondo del diagrama para mostrar la ventana de Propiedades de diagrama, seleccionando la pestaña Elementos y seleccionando la casilla Contenidos de Paquete .







Ventana Propiedades

Conector «import»

El conector «import» indica que los elementos dentro del Paquete Entero destino, el cual en este ejemplo es el Entero de Clase única, son importados hacia el Controlador de Paquete.

El espacio de nombre del Controlador gana acceso a la Clase Entera ; el espacio de nombre del Entero no es afectado.





Conector «merge»

El conector «merge» indica que los elementos del Controlador de Paquete son importados hacia GenApply, incluyendo los contenidos anidados e importados del Controlador .

Si un elemento ya existe dentro de GenApply, tal como Cargador y Tiempo, estas definiciones de elementos son expandidas por aquellas incluidas en el Controlador de Paquete. Todos los elementos agregados o actualizados por la fusión se indican por una relación de generalización devuelta a ese paquete.
