Ejemplo de Diagrama de Objeto

button_main button_prev button_next

Este ejemplo muestra un diagrama de Clase simple, con dos elementos de Clase conectados.

objectclassifiers

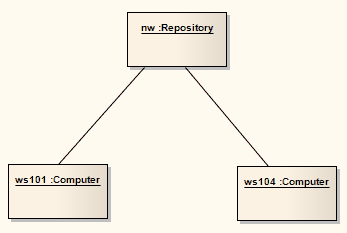

Estas Clases son instanciadas como Objetos en un diagrama de Objeto. Estas son dos instancias de Computadora en este modelo, demostrando la utilidad de diagramas de Objetos en consideración de las relaciones e interacciones de Clases que podría tener en la práctica.

exampleobjectdiagram
