Ejemplo de Diagrama de Mantenimiento

button_main button_prev button_next

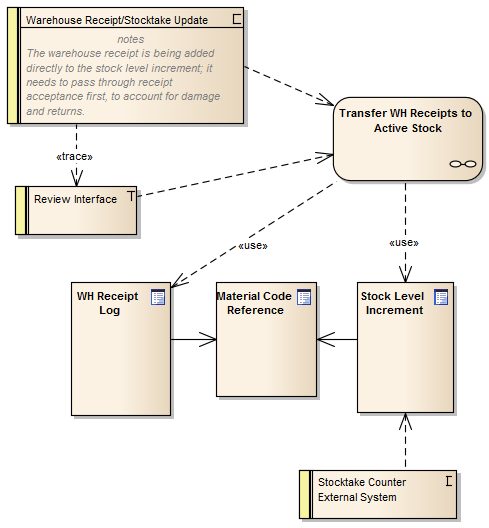

Muy simplemente, este ejemplo de diagrama representa una solicitud para un cambio (C) a un proceso representado por un elemento de Actividad (Transferir Recibos WH a un Stock Activo). El cambio actualmente involucra la Tarea (T) de revisar la interfaz entre dos sistemas de registro, uno de los cuales podría ser afectado por un Problema (I) sobre un sistema de balance externo.

exampleofamaintenancediagram
