Ejemplo de Diagrama de Componente

button_main button_prev button_next

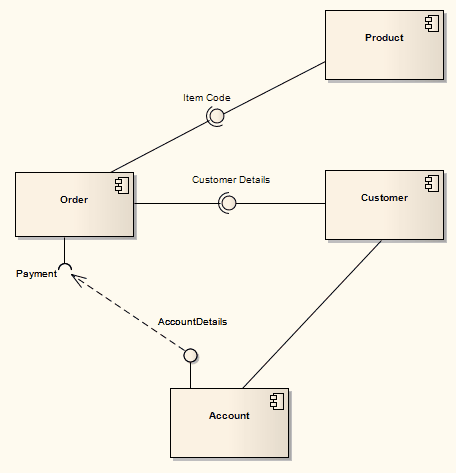

Este diagrama demuestra un número de componentes y sus interrelaciones.

Los conectores de Ensamble conectan las interfaces proporcionadas provistas por Producto y Cliente a las interfaces requeridas especificadas por Orden. Una relación de Dependencia mapea los detalles de cuenta asociados a un cliente al Pagode la interfaz requerida, también especificado por Orden.



exampleofacomponentdiagram



Aprender más

Ensamble

Dependencia
