Ejemplo de Diagrama de Clase

button_main button_prev button_next

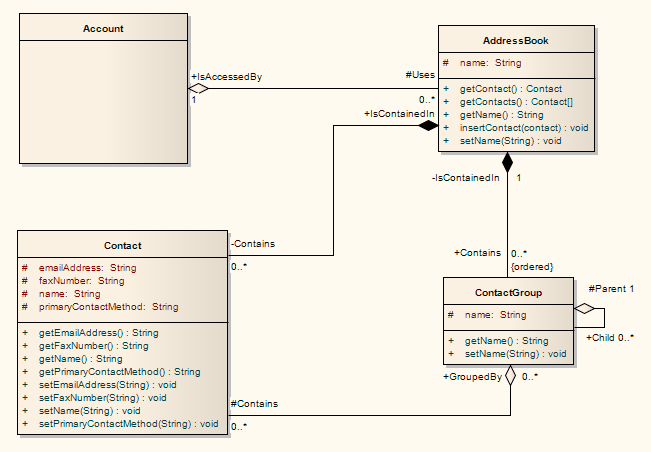

En este ejemplo de diagrama de Clase, hay dos formas de la relación de Agregación :

La forma pálida indica que la Cuenta de Clase utiliza AddressBook, pero no contiene necesariamente AddressBook

La forma de Agregación Compuesta Oscura indica propiedad o contención por las Clases destino (en el extremo en forma de diamante) de las Clases fuente



exampleofaclassdiagram
