Plantilla de Modelo de Dominio

button_main button_prev button_next

Un Modelo de Dominio es un modelo conceptual de alto nivel, definiendo objetos físicos y abstractos en un área de interés para el Proyecto.

El modelo de Dominio puede ser utilizado para documentar relaciones entre y responsabilidades de clases conceptuales (esto es, clases que representan el concepto de un grupo de cosas en lugar de Clases que definen un objeto de programación). También es útil para definir los términos de un dominio.

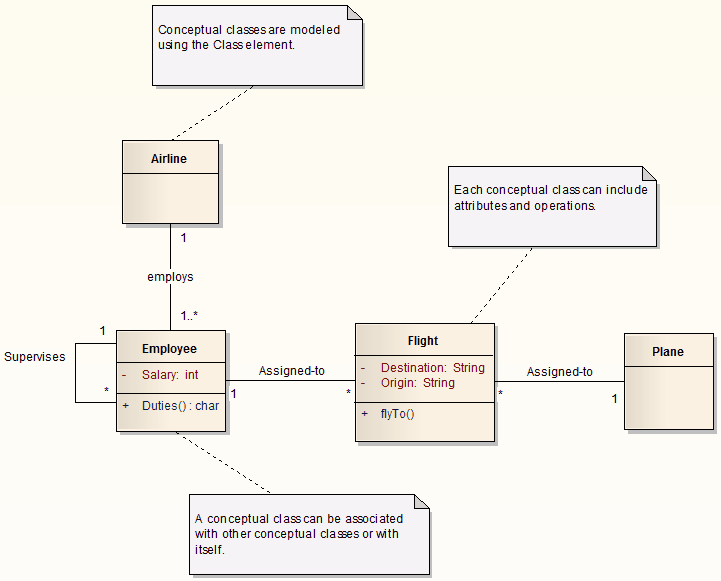

domainmodel

Un modelo de Dominio muestra:

Las unidades físicas y organizacionales del dominio; por ejemplo, Empleado y Vuelo

Las relaciones entre estas unidades; por ejemplo, Empleado es asignado a Vuelo

La multiplicidad de esas relaciones; por ejemplo, un empleado puede ser asignado aningún vuelo, un vuelo o varios vuelos (representados por el 1 y el * en los extremos de esa relación)

Aprender más

Multiplicidad
